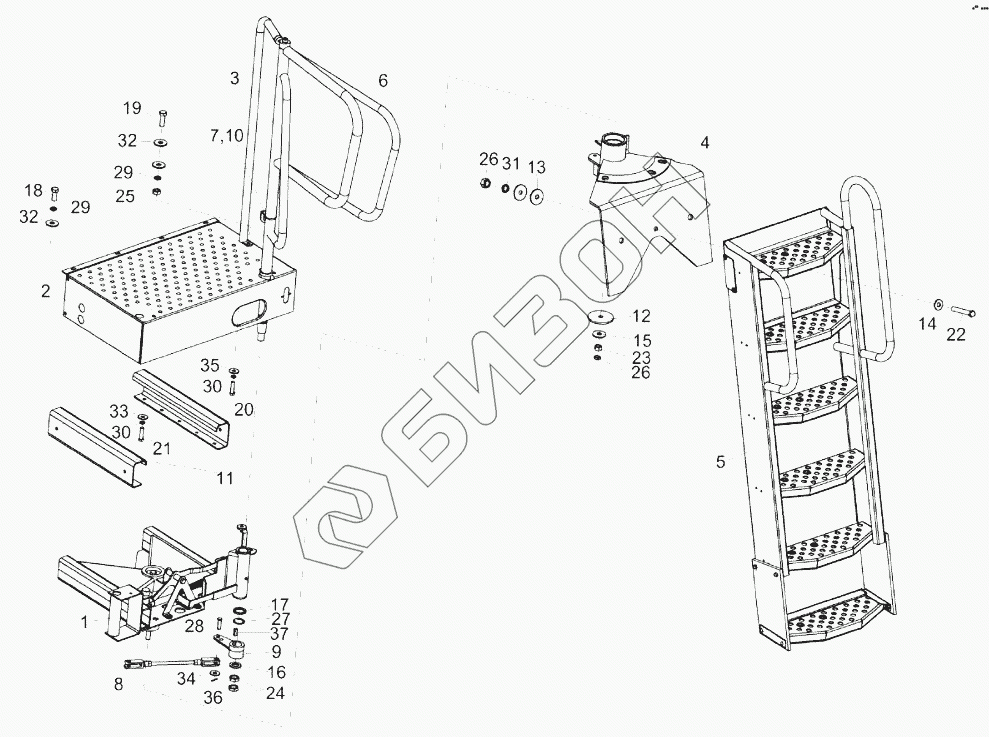

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Установка трапа КЗК-14-0117000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
30
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-14-0117000А | КЗК-14-0117000А | Установка трапа |
Загрузка ...
|
|
| 1 | КЗК-14-0117010 | Рама |
Загрузка ...
|
|
| 2 | КЗК-14-0117070А | Площадка |
Загрузка ...
|
|
| 3 | КЗК-14-0117080 | Поручень |
Загрузка ...
|
|
| 4 | КЗК-12-0117020А | Кронштейн |
Загрузка ...
|
|
| 5 | КЗК-12-0117030А | Трап |
Загрузка ...
|
|
| 6 | КЗК-12-0117060Б | Поручень |
Загрузка ...
|
|
| 7 | КЗК-12-0117080 | Кронштейн |
Загрузка ...
|
|
| 8 | КЗК-12-0117090А | Тяга |
Загрузка ...
|
|
| 9 | КЗК-12-0117180 | Кронштейн |
Загрузка ...
|
|
| 10 | КЗК-12-0117011 | Втулка |
Загрузка ...
|
|
| 11 | КЗ0125403А | Профиль |
Загрузка ...
|
|
| 12 | КЗ0125419 | Шайба |
Загрузка ...
|
|
| 13 | КЗ0125608 | Шайба |
Загрузка ...
|
|
| 14 | КЗ0125609 | Шайба |
Загрузка ...
|
|
| 15 | КЗ0125611 | Шайба |
Загрузка ...
|
|
| 16 | КЗР0202674А-01 | Шайба |
Загрузка ...
|
|
| 17 | ПКК0202809 | Шайба |
Загрузка ...
|
|
| 18 | БолтМ8-6gx20-7796 | Болт М8-6gx20-7796 |
Загрузка ...
|
|
| 19 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 20 | БолтМ10-6gx30-7796 | Болт М10-6gx30-7796 |
Загрузка ...
|
|
| 21 | БолтМ10-6gx40-7796 | Болт М10-6gx40-7796 |
Загрузка ...
|
|
| 22 | БолтМ16-6gx110-7796 | Болт М16-6gx110-7796 |
Загрузка ...
|
|
| 23 | ГайкаМ16-6g-2526 | Гайка М16-6g-2526 |
Загрузка ...
|
|
| 24 | ГайкаМ24х2-6g-2526 | Гайка М24х2-6g-2526 |
Загрузка ...
|
|
| 25 | ГайкаМ8-6g-5915 | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ16-6g-5915 | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 27 | В35-13940 | Кольцо В35-13940 |
Загрузка ...
|
|
| 28 | Ось6-12b12х40-9650 | Ось 6-12 b12х40-9650 |
Загрузка ...
|
|
| 29 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 34 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 35 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 36 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 37 | Шпонка2-10х8х28-23360 | Шпонка 2-10х8х28-23360 |
Загрузка ...
|
