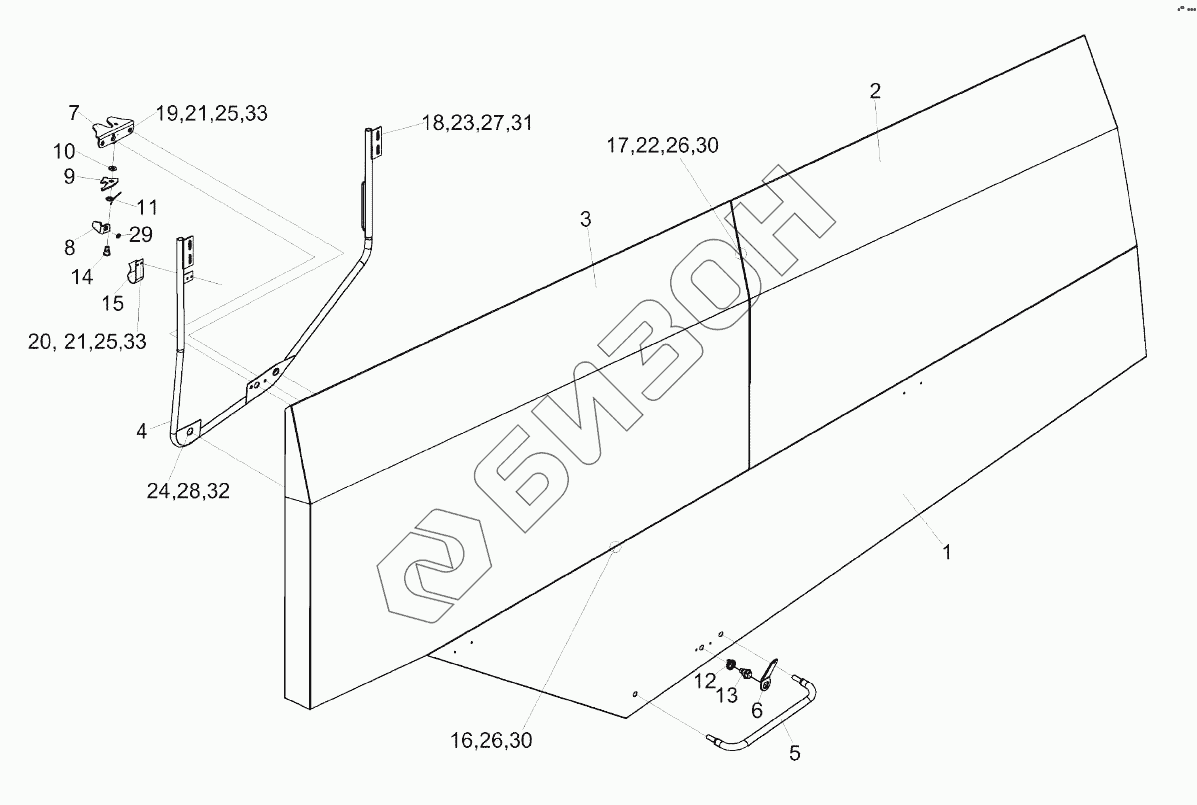

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Капот левый КЗК-1420-0128010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
26
27
28
29
30
30
31
32
33
33
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВС-1-0160240 КВС-1-0160240 Замок
Загрузка ...
КЗК-1420-0128010 КЗК-1420-0128010 Капот левый
Загрузка ...
1 КЗК-1420-0128030 Капот
Загрузка ...
2 КЗК-1420-0128050 Панель
Загрузка ...
3 КЗК-1420-0128070 Панель
Загрузка ...
4 КЗК-1420-0128110 Рамка
Загрузка ...
5 КЗК-12-0128700 Ручка
Загрузка ...
6 КВС-1-0160005 Рукоятка
Загрузка ...
7 КВС-1-0160491 Кронштейн
Загрузка ...
8 КВС-1-0160492 Фиксатор
Загрузка ...
9 КВС-1-0160493А Защелка
Загрузка ...
10 КВС-1-0160494 Шайба
Загрузка ...
11 КВС-1-0160616 Пружина
Загрузка ...
12 КВС-1-0160617А Пружина
Загрузка ...
13 КВС-1-0160618А Ось
Загрузка ...
14 КВС-1-0160619 Ось
Загрузка ...
15 КИС0134406 Зажим
Загрузка ...
16 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
Загрузка ...
17 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
Загрузка ...
18 БолтМ10-6eх30-7796 Болт М10-6eх30-7796
Загрузка ...
19 БолтМ6-6eх20-7802 Болт М6-6eх20-7802
Загрузка ...
20 ВинтB.М6-6eх16-17473 Винт B.М6-6eх16-17473
Загрузка ...
21 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
22 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
23 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
24 ГайкаМ16-6G-5915 Гайка М16-6G-5915
Загрузка ...
25 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
Загрузка ...
26 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
27 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
28 Шайба16Т.65Г-6402 Шайба 16Т.65Г-6402
Загрузка ...
29 ШайбаA8.01-10450 Шайба A 8.01-10450
Загрузка ...
30 ШайбаC8.01-6958 Шайба C 8.01-6958
Загрузка ...
31 ШайбаC10.01-6958 Шайба C 10.01-6958
Загрузка ...
32 ШайбаC16.01-6958 Шайба C 16.01-6958
Загрузка ...
33 ШайбаC.6.01-11371 Шайба C.6.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
