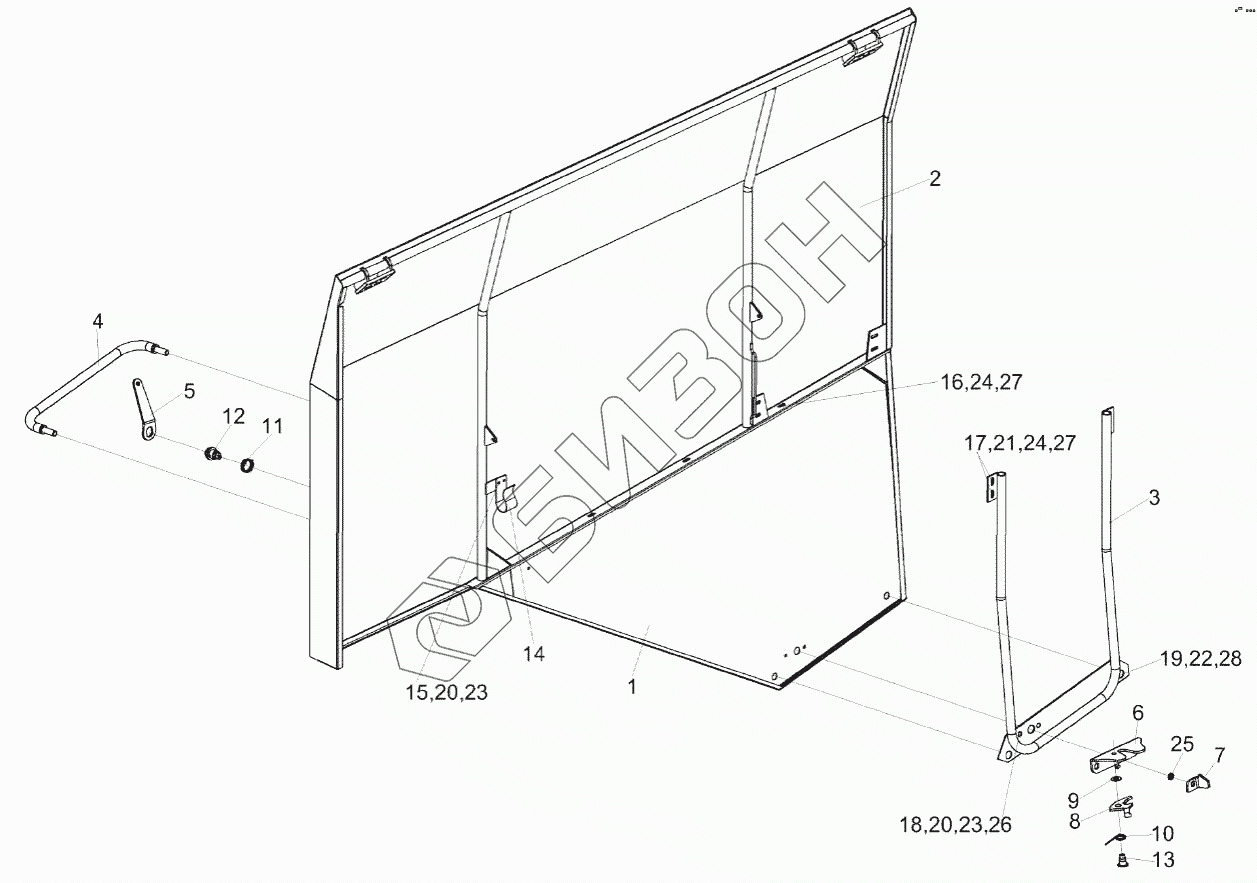

Графический каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Капот правый КЗК-1420-0128020

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
24
25
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
КВС-1-0160240 КВС-1-0160240 Замок
Загрузка ...
КЗК-1420-0128020 КЗК-1420-0128020 Капот правый
Загрузка ...
1 КЗК-1420-0128040 Капот
Загрузка ...
2 КЗК-1420-0128120 Капот
Загрузка ...
3 КЗК-1420-0128130 Капкас
Загрузка ...
4 КЗК-12-0128700 Ручка
Загрузка ...
5 КВС-1-0160005 Рукоятка
Загрузка ...
6 КВС-1-0160491 Кронштейн
Загрузка ...
7 КВС-1-0160492 Фиксатор
Загрузка ...
8 КВС-1-0160493А Защелка
Загрузка ...
9 КВС-1-0160494 Шайба
Загрузка ...
10 КВС-1-0160616 Пружина
Загрузка ...
11 КВС-1-0160617А Пружина
Загрузка ...
12 КВС-1-0160618А Ось
Загрузка ...
13 КВС-1-0160619 Ось
Загрузка ...
14 КИС0134406 Зажим
Загрузка ...
15 БолтМ6-6eх25-7798 Болт М6-6eх25-7798
Загрузка ...
16 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
Загрузка ...
17 БолтМ8-6eх30-7796 Болт М8-6eх30-7796
Загрузка ...
18 БолтМ6-6eх25-7802 Болт М6-6eх25-7802
Загрузка ...
19 ГайкаМ16-6G-2526 Гайка М16-6G-2526
Загрузка ...
20 ГайкаМ6-6G-5915 Гайка М6-6G-5915
Загрузка ...
21 ГайкаМ8-6G-5915 Гайка М8-6G-5915
Загрузка ...
22 ГайкаМ16-6G-5915 Гайка М16-6G-5915
Загрузка ...
23 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
Загрузка ...
24 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
25 ШайбаA8.01-10450 Шайба A 8.01-10450
Загрузка ...
26 ШайбаC6.01-6958 Шайба C 6.01-6958
Загрузка ...
27 ШайбаC10.01-6958 Шайба C 10.01-6958
Загрузка ...
28 ШайбаC16.01-6958 Шайба C 16.01-6958
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
