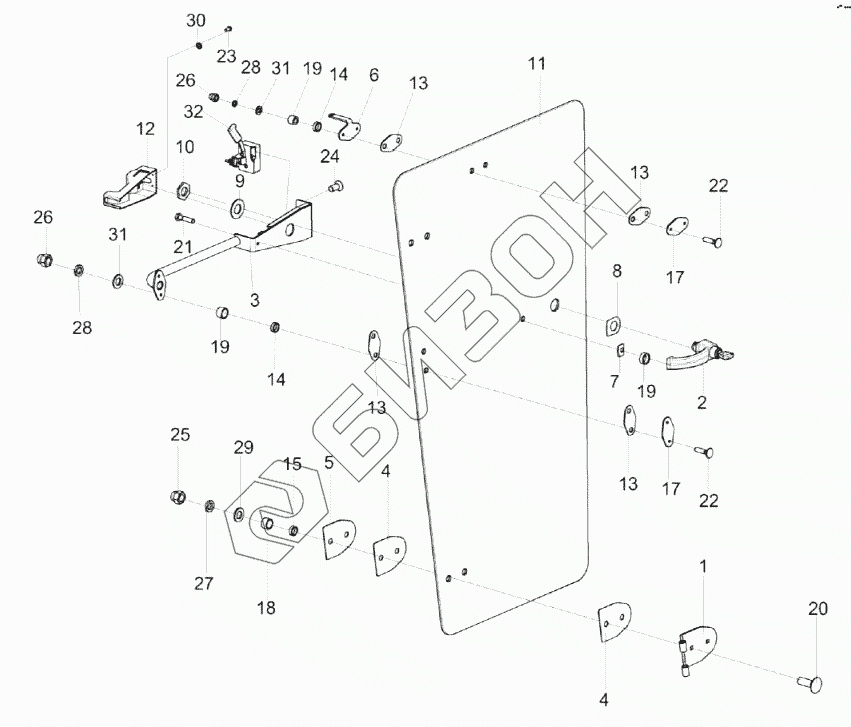

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Дверь КЗК-2124-0120160
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
17
17
18
19
19
19
20
21
22
22
23
24
25
26
26
27
28
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-2124-0120160 | КЗК-2124-0120160 | Дверь |
Загрузка ...
|
|
| 1 | КВК0120780 | Петля |
Загрузка ...
|
|
| 2 | КЗК-12-0131010 | Ручка |
Загрузка ...
|
|
| 3 | КЗК-14-0120110 | Кронштейн |
Загрузка ...
|
|
| 4 | КВК0120094 | Прокладка |
Загрузка ...
|
|
| 5 | КВК0120503 | Пластина |
Загрузка ...
|
|
| 6 | КВК0120504 | Кронштейн |
Загрузка ...
|
|
| 7 | КЗК-12-0131015 | Подкладка |
Загрузка ...
|
|
| 8 | КЗК-12-0131016 | Подкладка |
Загрузка ...
|
|
| 9 | КЗК-12-0131414 | Шайба |
Загрузка ...
|
|
| 10 | КЗК-12-0131415 | Гайка |
Загрузка ...
|
|
| 11 | КЗК-2124-0120001 | Стекло |
Загрузка ...
|
|
| 12 | КЗК-5-0120036 | Крышка |
Загрузка ...
|
|
| 13 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 14 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 15 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 16 | КЗК-5-0120044 | Накладка |
Загрузка ...
|
|
| 17 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 18 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 19 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 20 | БолтМ10-6eх30-7802 | Болт М10-6eх30-7802 |
Загрузка ...
|
|
| 21 | БолтМ6-6eх25-7798 | Болт М6-6eх25-7798 |
Загрузка ...
|
|
| 22 | БолтМ6-6eх25-7802 | Болт М6-6eх25-7802 |
Загрузка ...
|
|
| 23 | ВинтB.М4-6eх8-17473 | Винт B.М4-6eх8-17473 |
Загрузка ...
|
|
| 24 | ВинтB2.М8-6eх18-17475 | Винт B2.М8-6eх18-17475 |
Загрузка ...
|
|
| 25 | ГайкаМ10-6G-11860 | Гайка |
Загрузка ...
|
|
| 26 | ГайкаМ6-6G-11860 | Гайка |
Загрузка ...
|
|
| 27 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба665Г-6402 | Шайба А6.65Г-6402 |
Загрузка ...
|
|
| 29 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 30 | ШайбаC.4.01-11371 | Шайба C.4.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 32 | 80-6105050-01 | Замок |
Загрузка ...
|
