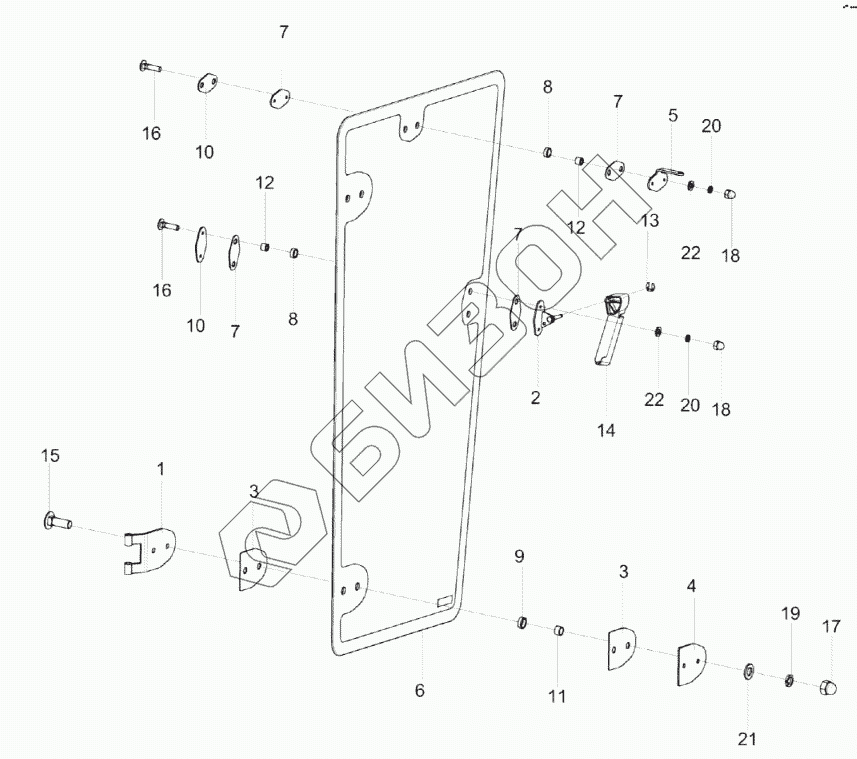

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Дверь КЗК-2124-0120200
1
2
3
3
4
5
6
7
7
7
7
8
8
9
10
10
11
12
12
13
14
15
16
16
17
18
18
19
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-2124-0120200 | КЗК-2124-0120200 | Дверь |
Загрузка ...
|
|
| 1 | КВК0120780-01 | Петля |
Загрузка ...
|
|
| 2 | КЗК-5-0120510 | Кронштейн |
Загрузка ...
|
|
| 3 | КВК0120094 | Прокладка |
Загрузка ...
|
|
| 4 | КВК0120503 | Пластина |
Загрузка ...
|
|
| 5 | КВК0120504 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК-2124-0120002 | Стекло |
Загрузка ...
|
|
| 7 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 8 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 9 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 10 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 11 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 12 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 13 | СЭУ0201453 | Шайба упорная |
Загрузка ...
|
|
| 14 | УЭС-16-0200052 | Рукоятка |
Загрузка ...
|
|
| 15 | БолтМ10-6eх30-7802 | Болт М10-6eх30-7802 |
Загрузка ...
|
|
| 16 | БолтМ6-6eх25-7802 | Болт М6-6eх25-7802 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6G-11860 | Гайка |
Загрузка ...
|
|
| 18 | ГайкаМ6-6G-11860 | Гайка |
Загрузка ...
|
|
| 19 | Шайба1065Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба665Г-6402 | Шайба А6.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
