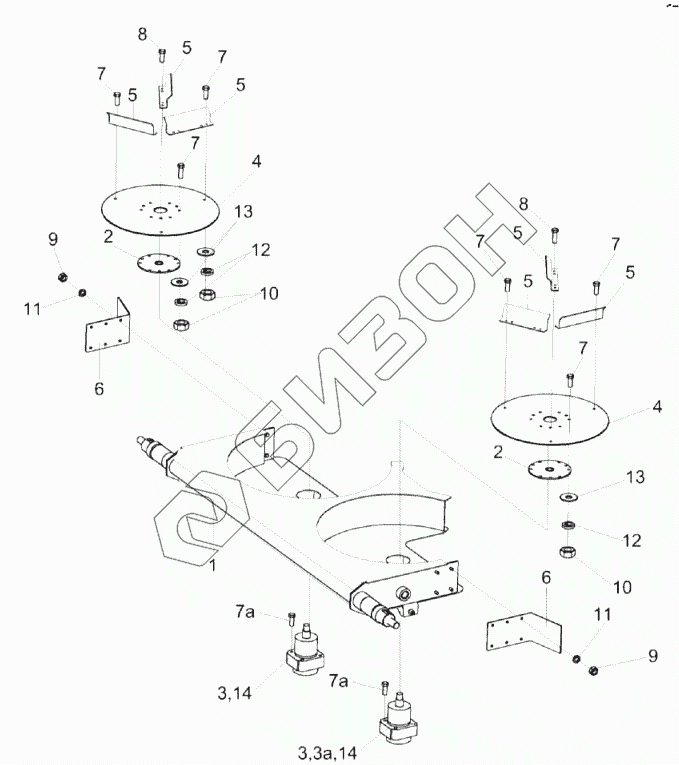

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Половоразбрасыватель КЗК-2124-0291000
1
2
2
3
3
3а
4
4
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7а
7а
8
8
9
9
10
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-2124-0291000 | КЗК-2124-0291000 | Половоразбрасыватель |
Загрузка ...
|
|
| КЗК-13-0291030 | КЗК-13-0291030 | Диск левый |
Загрузка ...
|
|
| КЗК-13-0291070 | КЗК-13-0291070 | Диск правый |
Загрузка ...
|
|
| КЗК-12А-12-0612100 | КЗК-12А-12-0612100 | Гидромотор |
Загрузка ...
|
|
| КЗК-12А-12-0612100-01 | КЗК-12А-12-0612100-01 | Гидромотор |
Загрузка ...
|
|
| 1 | КЗК-2124-0291020 | Рама |
Загрузка ...
|
|
| 2 | КЗК-13-0291040 | Фланец |
Загрузка ...
|
|
| 3 | ГШТ6012240-05 | Штуцер |
Загрузка ...
|
|
| 3а | ГШТ6014240-02 | Штуцер |
Загрузка ...
|
|
| 4 | КЗК-13-0291411 | Диск |
Загрузка ...
|
|
| 5 | КЗК-13-0291412 | Планка |
Загрузка ...
|
|
| 6 | КЗК-13-0291415 | Планка |
Загрузка ...
|
|
| 7 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 7а | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 8 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 9 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 10 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 11 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 12 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 13 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 14 | MPW40KDP | Гидромотор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
