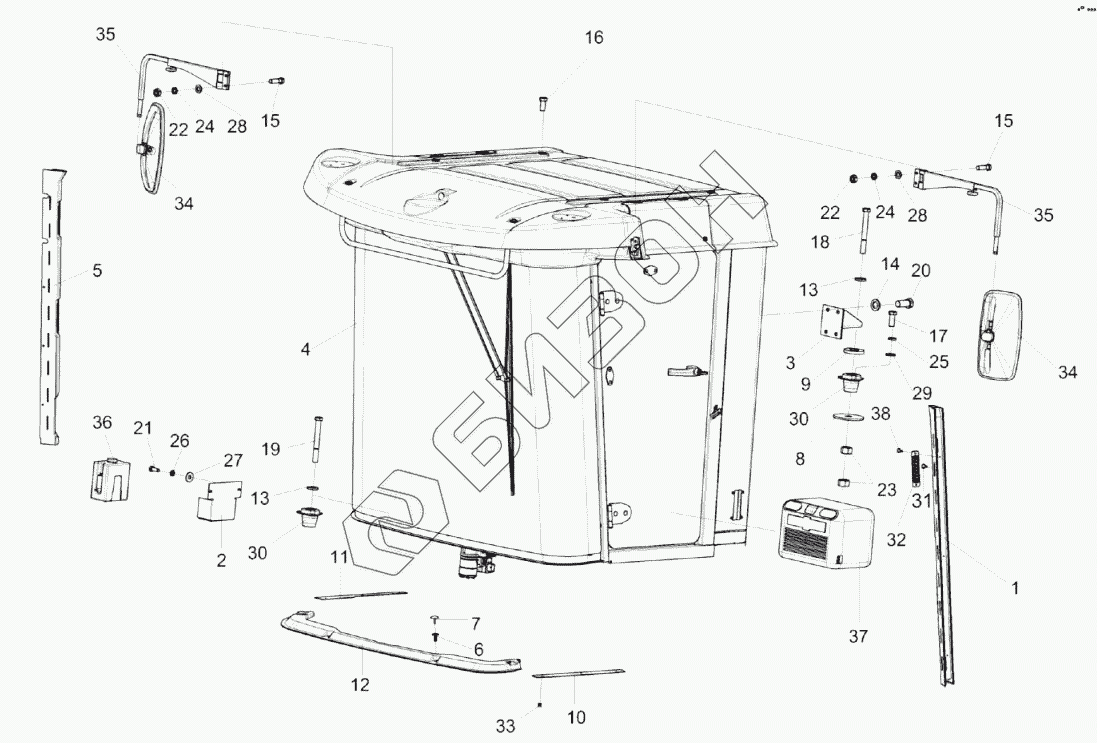

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка кабины КЗК-2124-0120000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
28
29
30
30
31
32
33
34
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-2124-0120000 | КЗК-2124-0120000 | Установка кабины |
Загрузка ...
|
|
| 1 | КВК-6-0120380 | Облицовка стойки |
Загрузка ...
|
|
| 2 | КЗК-12-0120520 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-14-0120070 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-2124-0120010 | Кабина |
Загрузка ...
|
|
| 5 | КЗК-2124-0120250 | Облицовка стойки |
Загрузка ...
|
|
| 6 | КЗК-12-0120077-02 | Держатель |
Загрузка ...
|
|
| 7 | КЗК-12-0120078-02 | Фиксатор |
Загрузка ...
|
|
| 8 | КЗК-1624-0119402 | Основание |
Загрузка ...
|
|
| 9 | КЗК-1624-0119601 | Проставка |
Загрузка ...
|
|
| 10 | КЗК-2124-0119402 | Порог |
Загрузка ...
|
|
| 11 | КЗК-2124-0119408 | Порог |
Загрузка ...
|
|
| 12 | КЗК-2124-0120018 | Молдинг |
Загрузка ...
|
|
| 13 | КЗР0202674А | Шайба |
Загрузка ...
|
|
| 14 | УЭС0302627 | Шайба |
Загрузка ...
|
|
| 15 | БолтМ10-6eх35-7796 | Болт М10-6eх35-7796 |
Загрузка ...
|
|
| 16 | БолтМ12-6eх25-7796 | Болт М12-6eх25-7796 |
Загрузка ...
|
|
| 17 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 18 | БолтМ16-6eх140-7796 | Болт |
Загрузка ...
|
|
| 19 | БолтМ16-6eх160-7796 | Болт |
Загрузка ...
|
|
| 20 | БолтМ16-6eх35-7796 | Болт М16-6eх35-7796 |
Загрузка ...
|
|
| 21 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 22 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ16-6H-5915 | Гайка |
Загрузка ...
|
|
| 24 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 28 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 29 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 30 | ВРА923-6700200 | Виброизолятор |
Загрузка ...
|
|
| 31 | Винт4,2х13 | Винт 4,2х13 |
Загрузка ...
|
|
| 32 | 06-000160-10 | Дефлектор |
Загрузка ...
|
|
| 33 | 568040008 | Заклепка |
Загрузка ...
|
|
| 34 | САКД.458201.050 | Зеркало внешнее заднего вида основное |
Загрузка ...
|
|
| 35 | ШКЯМ688.00.000 | Кронштейн зеркала |
Загрузка ...
|
|
| 36 | СЭАТ-34 | Стеклоомыватель |
Загрузка ...
|
|
| 37 | CC-15WBC | Термоконтейнер |
Загрузка ...
|
|
| 38 | Шуруп3,5х16 | Шуруп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
