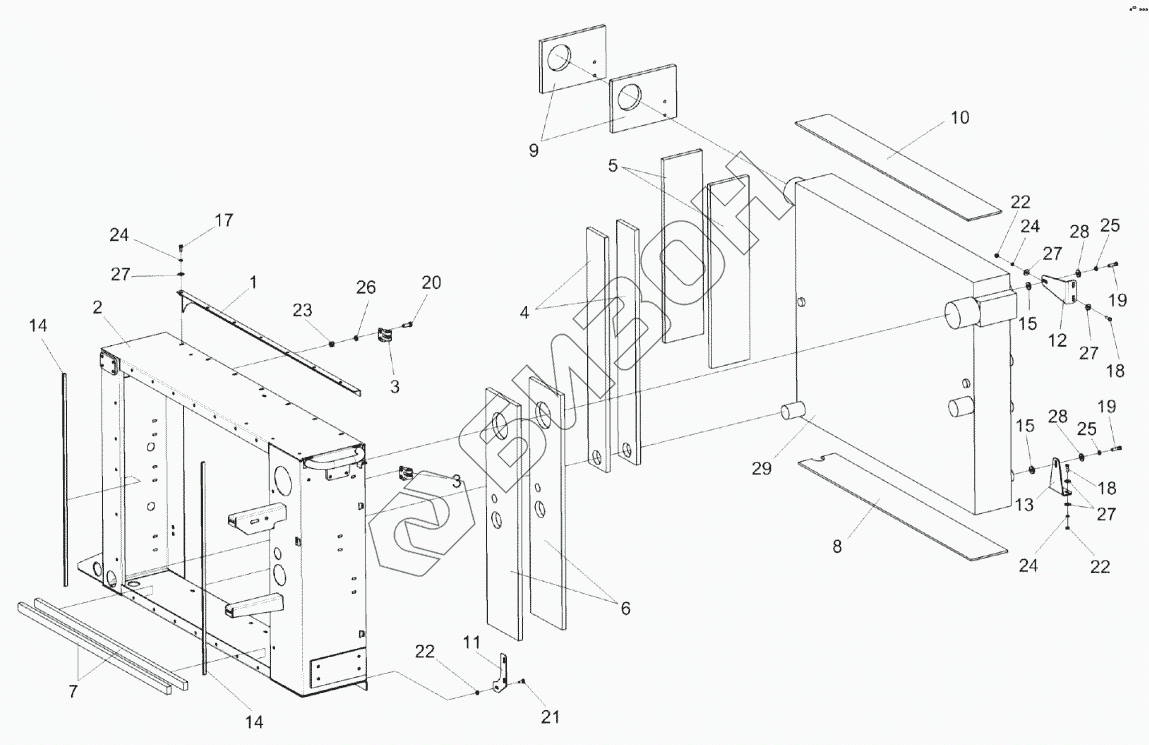

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка радиатора КЗК-2124-0106050
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
17
18
18
19
19
20
21
22
22
22
23
24
24
24
25
25
26
27
27
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-2124-0106050 | КЗК-2124-0106050 | Установка радиатора |
Загрузка ...
|
|
| 1 | КЗК-2124-0106620 | Планка |
Загрузка ...
|
|
| 2 | КЗК-2124-0106690 | Корпус радиаторов |
Загрузка ...
|
|
| 3 | КГС0128613 | Петля |
Загрузка ...
|
|
| 4 | КЗК-16-1-0106002 | Уплотнитель |
Загрузка ...
|
|
| 5 | КЗК-16-1-0106003 | Уплотнитель |
Загрузка ...
|
|
| 6 | КЗК-16-1-0106004 | Уплотнитель |
Загрузка ...
|
|
| 7 | КЗК-16-1-0106005 | Уплотнитель |
Загрузка ...
|
|
| 8 | КЗК-16-1-0106006 | Уплотнитель |
Загрузка ...
|
|
| 9 | КЗК-16-1-0106007 | Уплотнитель |
Загрузка ...
|
|
| 10 | КЗК-16-1-0106008 | Прокладка |
Загрузка ...
|
|
| 11 | КЗК-2124-0106401 | Зашивка |
Загрузка ...
|
|
| 12 | КЗК-16-1-0106477 | Кронштейн |
Загрузка ...
|
|
| 13 | КЗК-16-1-0106477-01 | Кронштейн |
Загрузка ...
|
|
| 14 | КЗК-1420-0106002 | Уплотнение |
Загрузка ...
|
|
| 15 | КЗК-1420-0106007 | Прокладка |
Загрузка ...
|
|
| 17 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 18 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 19 | БолтМ10-6eх35-7796 | Болт М10-6eх35-7796 |
Загрузка ...
|
|
| 20 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 21 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 22 | ГайкаМ8-6G.8-5915 | Гайка М8-6G.8-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 24 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 27 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 28 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 29 | Б1624К.1301.0000 | Радиатор Б 1624К.1301.0000 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
