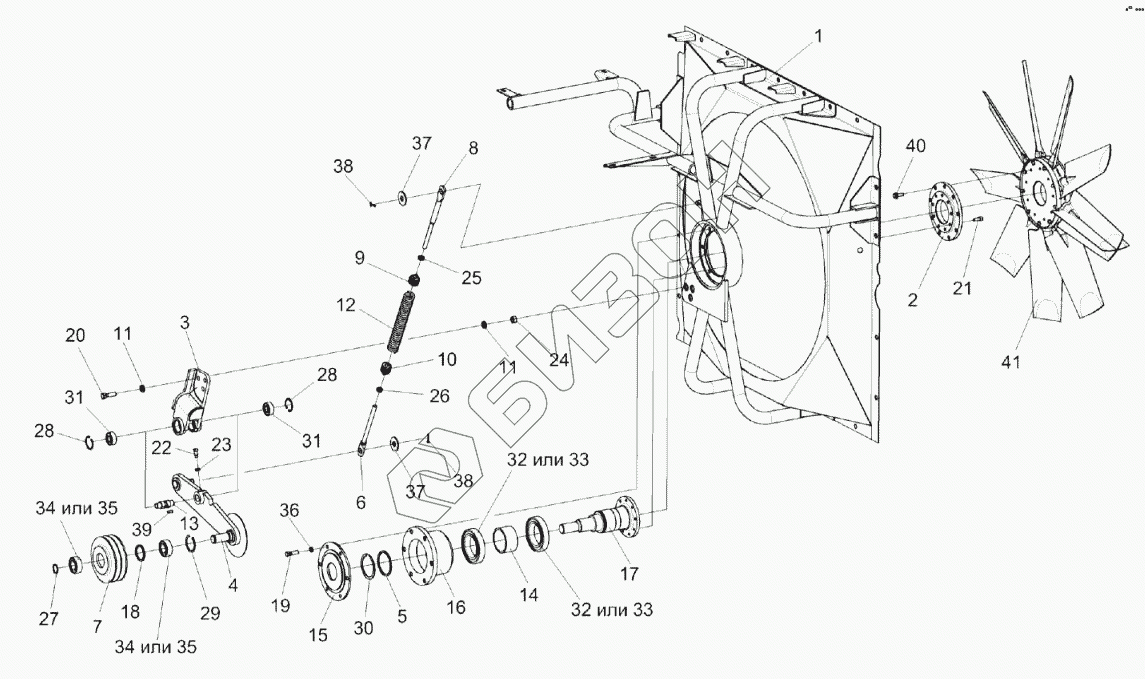

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка вентилятора КЗК-2124-0106400
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
32
33
33
34
34
35
35
36
37
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-2124-0106400 | КЗК-2124-0106400 | Установка вентилятора |
Загрузка ...
|
|
| КЗК-12-2-0106550 | КЗК-12-2-0106550 | Привод вентилятора |
Загрузка ...
|
|
| 1 | КЗК-2124-0106410 | Диффузор |
Загрузка ...
|
|
| 2 | КЗК-12-5-0106408 | Диск |
Загрузка ...
|
|
| 3 | КЗК-1420-0106230 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-1420-0106220 | Рычаг |
Загрузка ...
|
|
| 4 | КЗК-1420-0106250 | Рычаг |
Загрузка ...
|
|
| 4 | КЗК-1420-0106240 | Рычаг |
Загрузка ...
|
|
| 5 | КЗК-12-2-0106449 | Шайба |
Загрузка ...
|
|
| 6 | КЗР0221606А-06 | Зацеп |
Загрузка ...
|
|
| 7 | КЗК-12-3-0106650 | Ролик натяжной |
Загрузка ...
|
|
| 7 | КВС-1-0150104 | Ролик натяжной |
Загрузка ...
|
|
| 8 | КЗР0221618Б | Зацеп |
Загрузка ...
|
|
| 9 | КСН0100107 | Пробка |
Загрузка ...
|
|
| 10 | КЗР0202102 | Пробка |
Загрузка ...
|
|
| 11 | УЭС0100607 | Шайба |
Загрузка ...
|
|
| 12 | КЗК-1420-0106280 | Пружина |
Загрузка ...
|
|
| 12 | УЭС-7-0400664 | Пружина |
Загрузка ...
|
|
| 13 | УЭС-7-0400696 | Ось |
Загрузка ...
|
|
| 14 | УЭС-7-0400811 | Втулка |
Загрузка ...
|
|
| 15 | УЭС-16-0400105 | Крышка |
Загрузка ...
|
|
| 16 | УЭС-16-0400201 | Корпус |
Загрузка ...
|
|
| 17 | УЭС-16-0400618 | Вал |
Загрузка ...
|
|
| 18 | 60-13125.10 | Кольцо распорное |
Загрузка ...
|
|
| 19 | БолтМ10-6eх35-7796 | Болт М10-6eх35-7796 |
Загрузка ...
|
|
| 20 | БолтМ12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 21 | ВинтМ8-6e20-11738 | Винт |
Загрузка ...
|
|
| 22 | ВинтB.М10-6e20-1482 | Винт B.М10-6e20-1482 |
Загрузка ...
|
|
| 23 | ГайкаМ10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 24 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 25 | ГайкаМ12-6G-2526 | Гайка М12-6G-2526 |
Загрузка ...
|
|
| 26 | ГайкаМ12-LH-6G-2526 | Гайка М12-LH-6G-2526 |
Загрузка ...
|
|
| 27 | В25-13940 | Кольцо В25-13940 |
Загрузка ...
|
|
| 28 | В40-13943 | Кольцо В40-13943 |
Загрузка ...
|
|
| 29 | В52-13941 | Кольцо |
Загрузка ...
|
|
| 30 | В70-13940 | Кольцо В70-13940 |
Загрузка ...
|
|
| 31 | 180503-8882 | Подшипник 180503-8882 |
Загрузка ...
|
|
| 32 | 6014-2RS1/C3 | Подшипник 6014-2RS1/C3 |
Загрузка ...
|
|
| 33 | 60142RSC3 | Подшипник |
Загрузка ...
|
|
| 34 | 62205-2RS1 | Подшипник |
Загрузка ...
|
|
| 35 | 622052RS | Подшипник |
Загрузка ...
|
|
| 36 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 37 | ШайбаC14.01-6958 | Шайба C 14.01-6958 |
Загрузка ...
|
|
| 38 | Шплинт3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
|
| 39 | Шпонка6х6х18-23360 | Шпонка 6х6х18-23360 |
Загрузка ...
|
|
| 40 | БолтМ8х25-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 41 | C222/9Z6032grD842 | Вентилятор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
