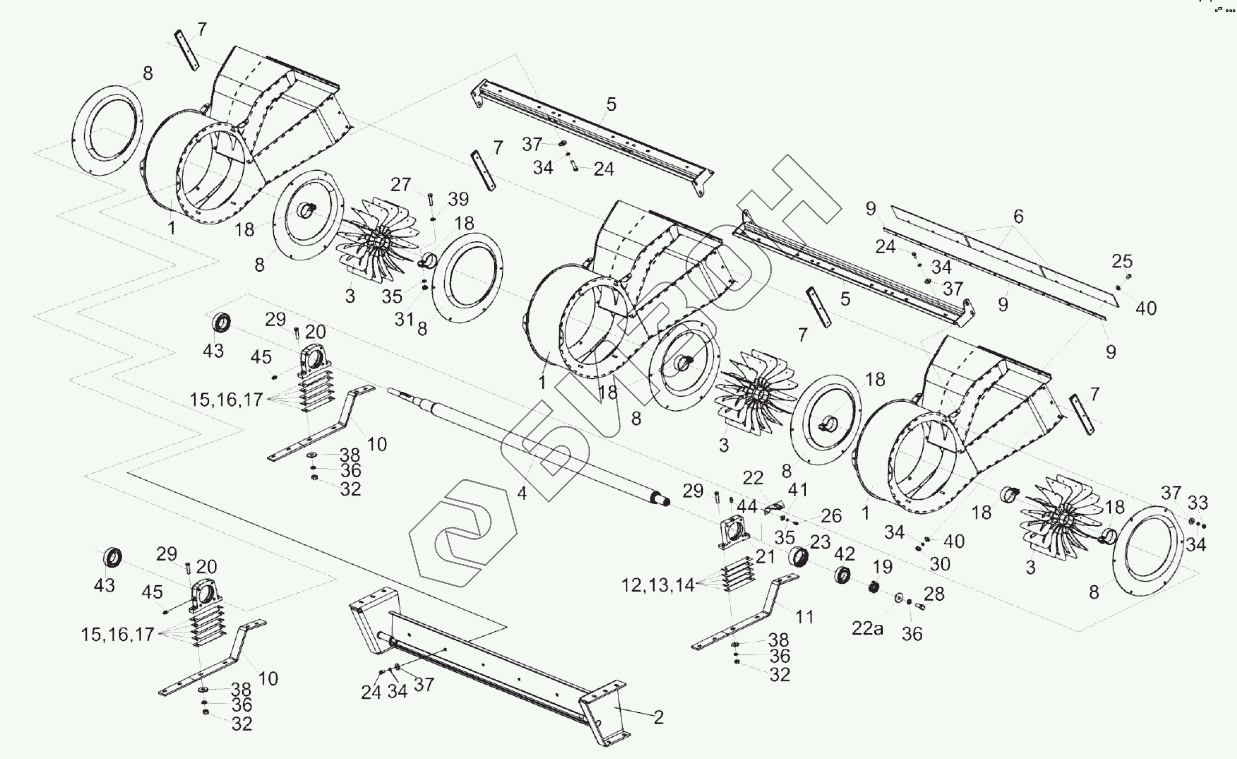

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Вентилятор очистки КЗК-14-0217000
1
1
1
2
3
3
3
4
5
5
6
7
7
7
7
8
8
8
8
8
8
9
9
9
10
10
11
12
13
14
15
15
16
16
17
17
18
18
18
18
18
18
19
20
20
21
22
22а
23
24
24
24
25
26
27
28
29
29
29
30
31
32
32
32
33
34
34
34
34
34
35
35
36
36
36
36
37
37
37
37
38
38
38
39
40
40
41
42
43
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-14-0217000 | КЗК-14-0217000 | Вентилятор очистки |
Загрузка ...
|
|
| КЗК-14-0217020 | КЗК-14-0217020 | Крылач |
Загрузка ...
|
|
| 1 | КЗК-14-0217010 | Корпус |
Загрузка ...
|
|
| 2 | КЗК-14-0217040 | Подвеска передняя |
Загрузка ...
|
|
| 3 | КЗК-14-0217050Б | Крылач |
Загрузка ...
|
|
| 4 | КЗК-14-0217060 | Вал вентилятора |
Загрузка ...
|
|
| 5 | КЗК-14-0217070 | Подвеска задняя |
Загрузка ...
|
|
| 6 | КЗК-14-0217002А | Ремень |
Загрузка ...
|
|
| 7 | КЗК-14-0217004 | Ремень |
Загрузка ...
|
|
| 8 | КЗК-14-0217408 | Диффузор |
Загрузка ...
|
|
| 9 | КЗК-14-0217411А | Прижим |
Загрузка ...
|
|
| 10 | КЗК-14-0217418 | Опора |
Загрузка ...
|
|
| 11 | КЗК-14-0217418-01 | Опора |
Загрузка ...
|
|
| 12 | КЗК-14-0217431 | Пластина |
Загрузка ...
|
|
| 13 | КЗК-14-0217431-01 | Пластина |
Загрузка ...
|
|
| 14 | КЗК-14-0217431-02 | Пластина |
Загрузка ...
|
|
| 15 | КЗК-14-0217431-03 | Пластина |
Загрузка ...
|
|
| 16 | КЗК-14-0217431-04 | Пластина |
Загрузка ...
|
|
| 17 | КЗК-14-0217431-05 | Пластина |
Загрузка ...
|
|
| 18 | КЗК-14-0217453 | Хомут |
Загрузка ...
|
|
| 19 | КЗК-14-0218604 | Звезда |
Загрузка ...
|
|
| 20 | КЗК-10-0217209 | Корпус |
Загрузка ...
|
|
| 21 | КЗР0217209Б | Корпус |
Загрузка ...
|
|
| 22 | КЗР0217452А | Кронштейн |
Загрузка ...
|
|
| 22а | КИС0200409А | Шайба |
Загрузка ...
|
|
| 23 | КЗК0217611А | Втулка |
Загрузка ...
|
|
| 24 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 25 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 26 | БолтМ10-6eх20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 27 | БолтМ10-6eх45-7796 | Болт М10-6eх45-7796 |
Загрузка ...
|
|
| 28 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 29 | БолтМ12-6eх50-7796 | Болт М12-6eх50-7796 |
Загрузка ...
|
|
| 30 | ГайкаМ8-6H-5915 | Гайка М8-6H-5915 |
Загрузка ...
|
|
| 31 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 32 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 33 | ГайкаМ8-6G-5916 | Гайка М8-6G-5916 |
Загрузка ...
|
|
| 34 | Шайба865Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 36 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 37 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 38 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 39 | ШайбаC10.01-10450 | Шайба C 10.01-10450 |
Загрузка ...
|
|
| 40 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 41 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 42 | 1680208С17 | Подшипник |
Загрузка ...
|
|
| 43 | 680210А2НК7С17 | Подшипник |
Загрузка ...
|
|
| 44 | STGE6-LLM10х1,0KC223-12271-7 | Штуцер прямой |
Загрузка ...
|
|
| 45 | STWE6-LLM10х1,0KC223-13021-3 | Штуцер угловой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
