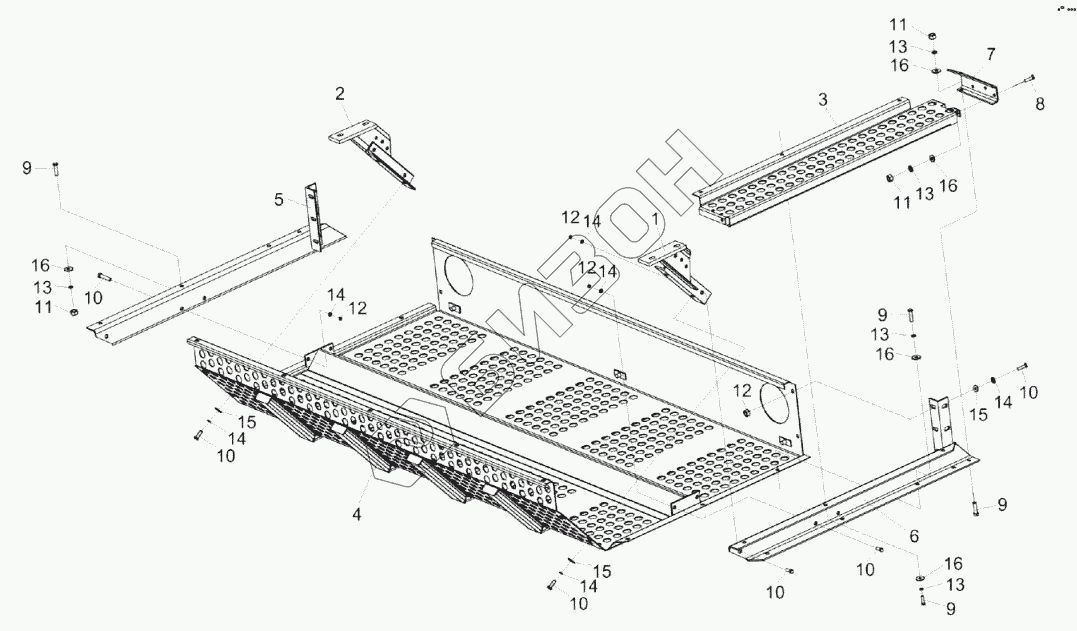

Графический каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Защита вентилятора КЗК-14-0100900
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
10
10
11
11
11
12
12
12
12
13
13
13
13
13
14
14
14
14
14
14
15
15
15
16
16
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-14-0100900 | КЗК-14-0100900 | Защита вентилятора |
Загрузка ...
|
|
| 1 | КЗ0132050 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗ0132050-01 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗ0132060 | Опора |
Загрузка ...
|
|
| 4 | КЗ0132070 | Кожух |
Загрузка ...
|
|
| 5 | КЗ0132080 | Балка |
Загрузка ...
|
|
| 6 | КЗ0132090 | Балка |
Загрузка ...
|
|
| 7 | КЗ0110406 | Кронштейн |
Загрузка ...
|
|
| 8 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 9 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 10 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 11 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 12 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 13 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 15 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 16 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
