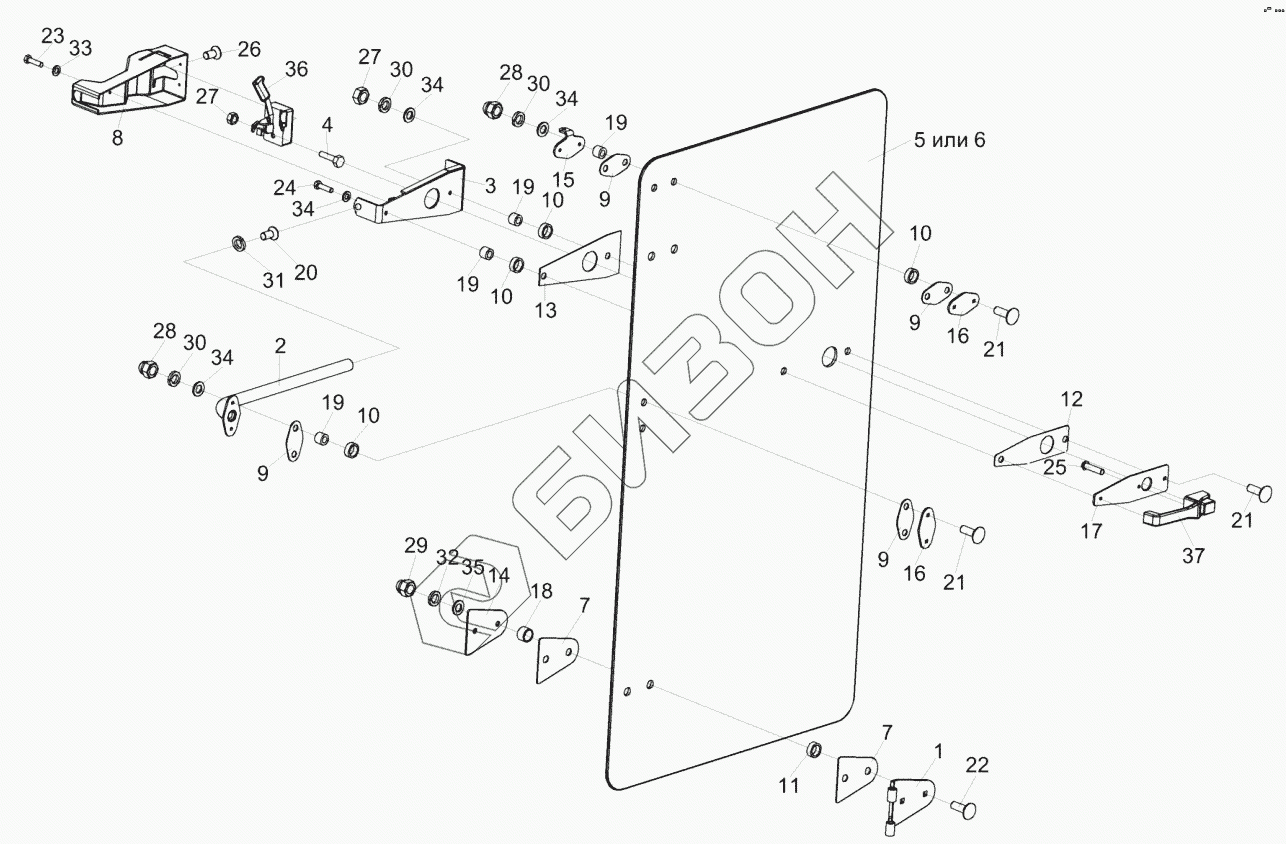

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Дверь КЗК-5-0120390
1
2
3
4
5
6
7
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
16
17
18
19
19
19
19
20
21
21
21
22
23
24
25
26
27
27
28
28
29
30
30
30
31
32
33
34
34
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-0120390 | КЗК-5-0120390 | Дверь |
Загрузка ...
|
|
| 1 | КЗК-5-0120410 | Петля |
Загрузка ...
|
|
| 2 | КЗК-5-0120450 | Поручень |
Загрузка ...
|
|
| 3 | КЗК-5-0120500 | Кронштейн |
Загрузка ...
|
|
| 4 | СЭУ0200840 | Упор |
Загрузка ...
|
|
| 5 | КЗК-5-0120008 | Стекло |
Загрузка ...
|
|
| 6 | КЗК-5-0120008-01 | Стекло |
Загрузка ...
|
|
| 7 | КЗК-5-0120011 | Прокладка |
Загрузка ...
|
|
| 8 | КЗК-5-0120036 | Крышка |
Загрузка ...
|
|
| 9 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 10 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 12 | КЗК-5-0120039 | Накладка |
Загрузка ...
|
|
| 13 | КЗК-5-0120041 | Накладка |
Загрузка ...
|
|
| 14 | КЗК-5-0120471 | Пластина |
Загрузка ...
|
|
| 15 | КЗК-5-0120472 | Кронштейн |
Загрузка ...
|
|
| 16 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 17 | КЗК-5-0120483 | Накладка |
Загрузка ...
|
|
| 18 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 19 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 20 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 21 | БолтМ6-6ех25-7802 | Болт М6-6ех25-7802 |
Загрузка ...
|
|
| 22 | БолтМ10-6ех30-7802 | Болт М10-6ех30-7802 |
Загрузка ...
|
|
| 23 | ВинтВ.М4-6ех8-17473 | Винт В.М4-6ех8-17473 |
Загрузка ...
|
|
| 24 | ВинтВ.М6-6ех25-17473 | Винт В.М6-6ех25-17473 |
Загрузка ...
|
|
| 25 | ВинтВ2.М6-6ех12-17475 | Винт В2.М6-6ех12-17475 |
Загрузка ...
|
|
| 26 | ВинтВ2.М8-6ех16-17475 | Винт В2.М8-6ех16-17475 |
Загрузка ...
|
|
| 27 | ГайкаМ6-6g-5915 | Гайка М6-6g-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ6-6g-11860 | Гайка М6-6g-11860 |
Загрузка ...
|
|
| 29 | ГайкаМ10-6g-11860 | Гайка М10-6g-11860 |
Загрузка ...
|
|
| 30 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 33 | ШайбаС.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 34 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 35 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 36 | 80-6105050-01 | Замок |
Загрузка ...
|
|
| 37 | 80-6105300-А1 | Ручка |
Загрузка ...
|
