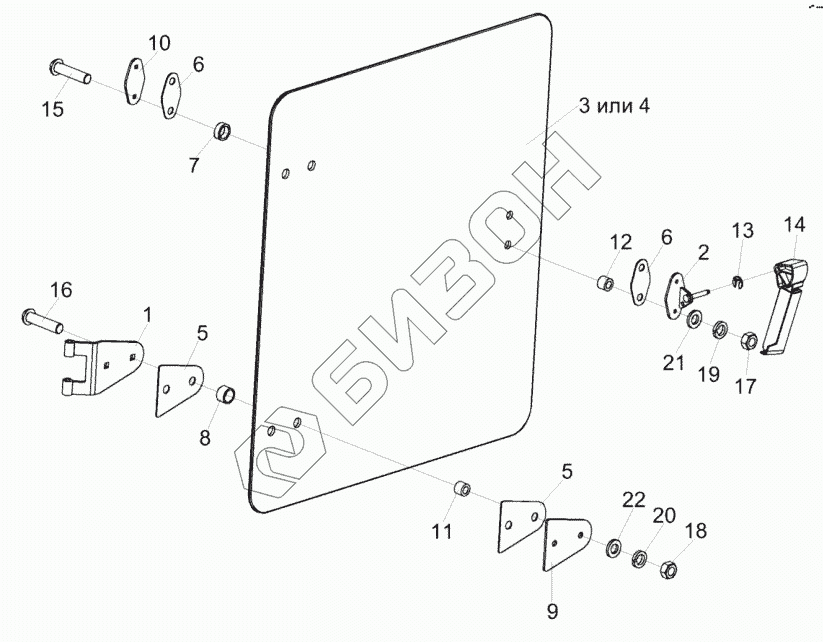

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Форточка КЗК-5-0120400
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-0120400 | КЗК-5-0120400 | Форточка |
Загрузка ...
|
|
| 1 | КЗК-5-0120410 | Петля |
Загрузка ...
|
|
| 2 | КЗК-5-0120510 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-5-0120009 | Стекло |
Загрузка ...
|
|
| 4 | КЗК-5-0120009-01 | Стекло |
Загрузка ...
|
|
| 5 | КЗК-5-0120011 | Прокладка |
Загрузка ...
|
|
| 6 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 7 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 8 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 9 | КЗК-5-0120471 | Пластина |
Загрузка ...
|
|
| 10 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 11 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 12 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 13 | СЭУ0201453 | Шайба упорная |
Загрузка ...
|
|
| 14 | УЭС-16-0200052 | Рукоятка |
Загрузка ...
|
|
| 15 | БолтМ6-6ex25-7802 | Болт М6-6ex25-7802 |
Загрузка ...
|
|
| 16 | БолтМ10-6ex30-7802 | Болт М10-6ex30-7802 |
Загрузка ...
|
|
| 17 | ГайкаМ6-6g-11860 | Гайка М6-6g-11860 |
Загрузка ...
|
|
| 18 | ГайкаМ10-6g-11860 | Гайка М10-6g-11860 |
Загрузка ...
|
|
| 19 | Шайба6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 21 | ШайбаC.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
