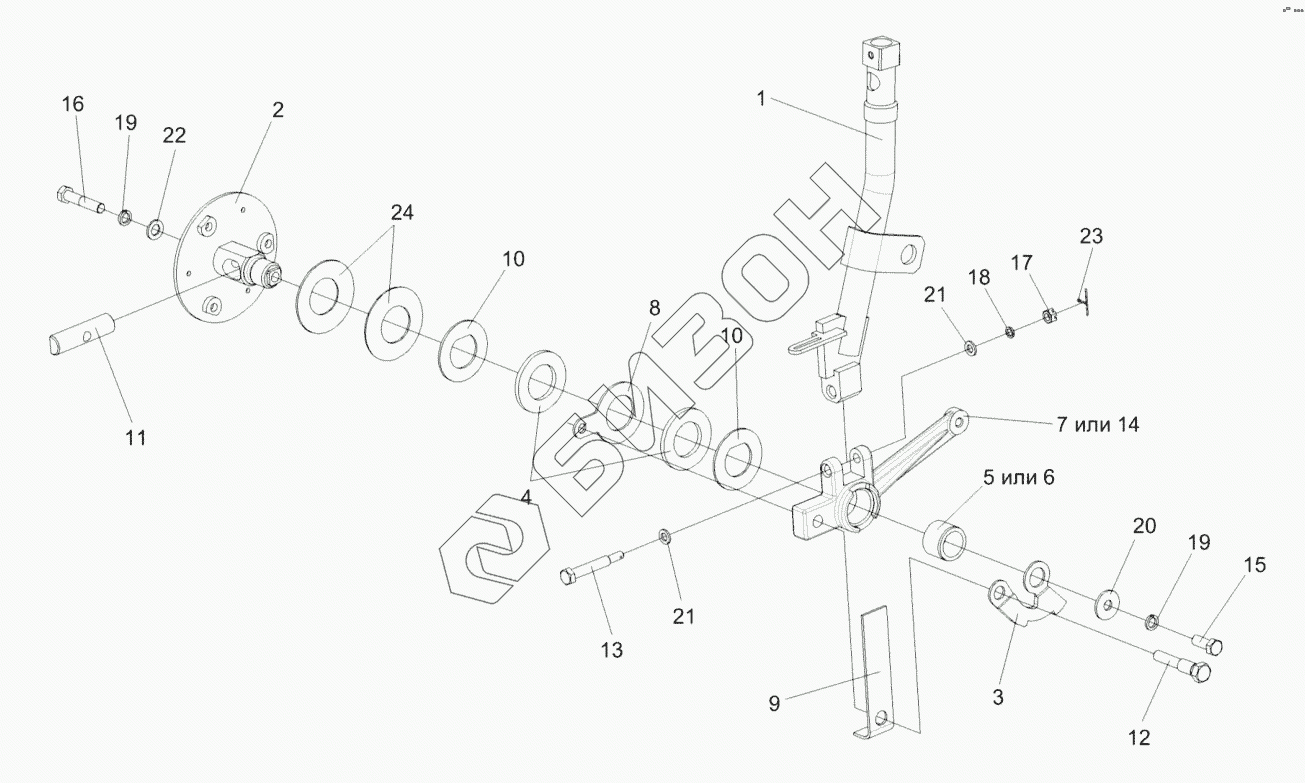

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Рычаг КЗК-12-0119920Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
УЭС0300910 УЭС0300910 Ось
Загрузка ...
УЭС0300950 УЭС0300950 Рычаг
Загрузка ...
КЗК-12-0119920Б КЗК-12-0119920Б Рычаг
Загрузка ...
1 КЗК-12-0119930В Рычаг
Загрузка ...
2 УЭС0300920 Ось
Загрузка ...
3 КЗК-12-0122408А Сектор
Загрузка ...
4 УЭС0300001 Накладка
Загрузка ...
5 УЭС0300002А Втулка
Загрузка ...
6 УЭС0300208 Втулка
Загрузка ...
7 УЭС0300301 Рычаг
Загрузка ...
8 УЭС0300401 Шайба сцепления
Загрузка ...
9 УЭС0300405 Пружина
Загрузка ...
10 УЭС0300407 Шайба
Загрузка ...
11 УЭС0300623 Вороток
Загрузка ...
12 УЭС0300624 Болт
Загрузка ...
13 УЭС0300659 Болт
Загрузка ...
14 УЭС0301301 Рычаг
Загрузка ...
15 БолтМ8-6ex20-7796 Болт М8-6ex20-7796
Загрузка ...
16 БолтМ8-6ex40-7796 Болт М8-6ex40-7796
Загрузка ...
17 ГайкаМ6-6g-5919 Гайка М6-6g-5919
Загрузка ...
18 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
Загрузка ...
19 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
20 ШайбаА8.01-6958 Шайба
Загрузка ...
21 ШайбаС.6.01-11371 Шайба С.6.01-11371
Загрузка ...
22 ШайбаС.8.01-11371 Шайба С.8.01-11371
Загрузка ...
23 Шплинт1,6х12-397 Шплинт 1,6х12-397
Загрузка ...
24 I-1-3-60х30x1,5х2,0-3057 Пружина тарельчатая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
