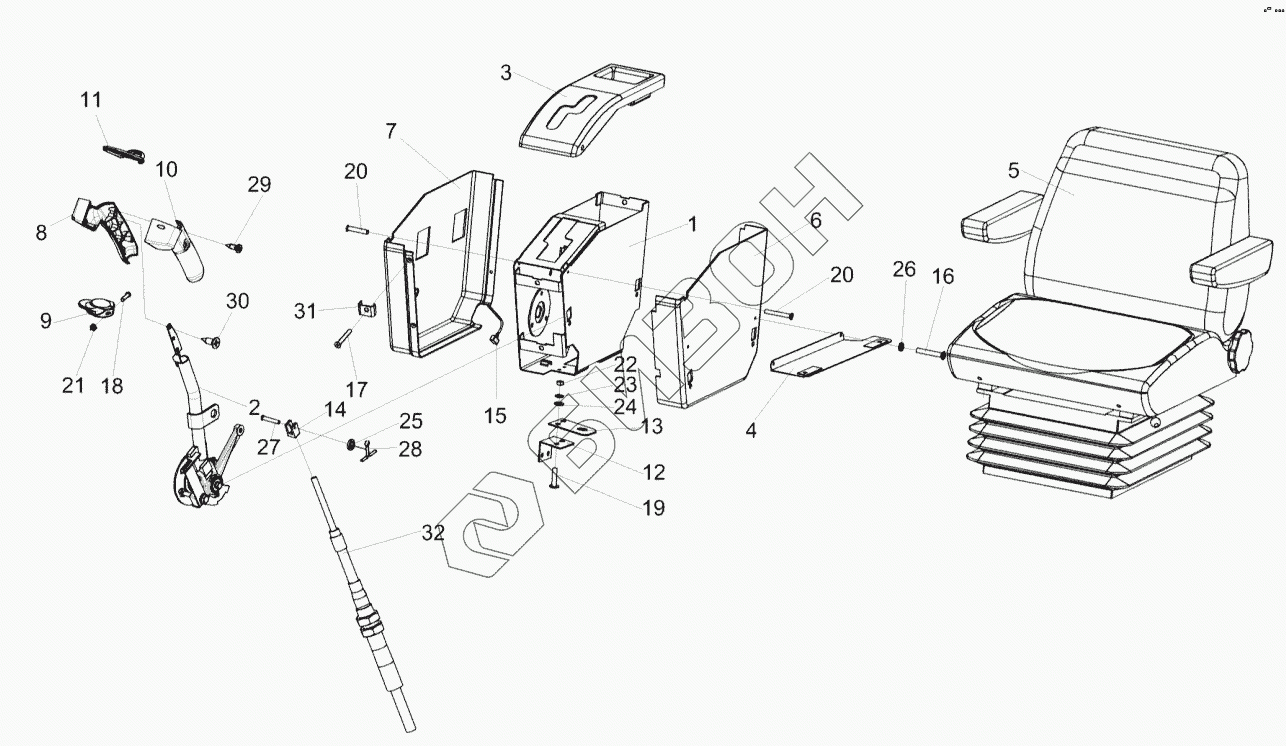

Графический каталог запасных частей к технике: Гомсельмаш КЗС-575. Сиденье КЗК-5-4-0119290
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-4-0119890 | КЗК-5-4-0119890 | Блок управления |
Загрузка ...
|
|
| КЗК-5-4-0119290 | КЗК-5-4-0119290 | Сиденье |
Загрузка ...
|
|
| 1 | КЗК-12-0119900А | Корпус |
Загрузка ...
|
|
| 2 | КЗК-12-0119920Б | Рычаг |
Загрузка ...
|
|
| 3 | КЗК-12-0122040 | Крышка |
Загрузка ...
|
|
| 4 | КЗК-12-0122100А | Кронштейн |
Загрузка ...
|
|
| 5 | 80-6800010-01 | Сиденье |
Загрузка ...
|
|
| 6 | КЗК-12-0119049 | Кожух |
Загрузка ...
|
|
| 7 | КЗК-12-0119051 | Кожух |
Загрузка ...
|
|
| 8 | КЗК-12-0119053А | Корпус |
Загрузка ...
|
|
| 9 | КЗК-12-0119054 | Упор |
Загрузка ...
|
|
| 10 | КЗК-12-0119065 | Корпус |
Загрузка ...
|
|
| 11 | КЗК-12-0119066 | Панель |
Загрузка ...
|
|
| 12 | КЗК-12-0122415 | Уголок |
Загрузка ...
|
|
| 13 | КЗК-12-0122418 | Пластина |
Загрузка ...
|
|
| 14 | УЭС0301601-01 | Вилка |
Загрузка ...
|
|
| 15 | КЗК-5-4-0724000 | Установка электрооборудования привода |
Загрузка ...
|
|
| 16 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 17 | Винт2-4х25-10619 | Винт 2-4х25-10619 |
Загрузка ...
|
|
| 18 | ВинтВ.М3-6ex20-17473 | Винт В.М3-6ex20-17473 |
Загрузка ...
|
|
| 19 | ВинтВ.М5-6ех14-17473 | Винт В.М5-6ех14-17473 |
Загрузка ...
|
|
| 20 | ВинтВ2.М8-6ех16-17475 | Винт В2.М8-6ех16-17475 |
Загрузка ...
|
|
| 21 | ГайкаМ3-6g-5927 | Гайка М3-6g-5927 |
Загрузка ...
|
|
| 22 | ГайкаМ5-6g-5927 | Гайка М5-6g-5927 |
Загрузка ...
|
|
| 23 | Шайба5T.65Г-6402 | Шайба 5T.65Г-6402 |
Загрузка ...
|
|
| 24 | ШайбаC5.01-6958 | Шайба C 5.01-6958 |
Загрузка ...
|
|
| 25 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 26 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 27 | Ось6-6b12х30-9650 | Ось 6-6b12х30-9650 |
Загрузка ...
|
|
| 28 | Шплинт1,6х16-397 | Шплинт 1,6х16-397 |
Загрузка ...
|
|
| 29 | Шуруп3,0х12 | Шуруп 3,0х12 |
Загрузка ...
|
|
| 30 | Шуруп3-4х13 | Шуруп 3-4х13 |
Загрузка ...
|
|
| 31 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 32 | SU-M-TT-75-5800 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
