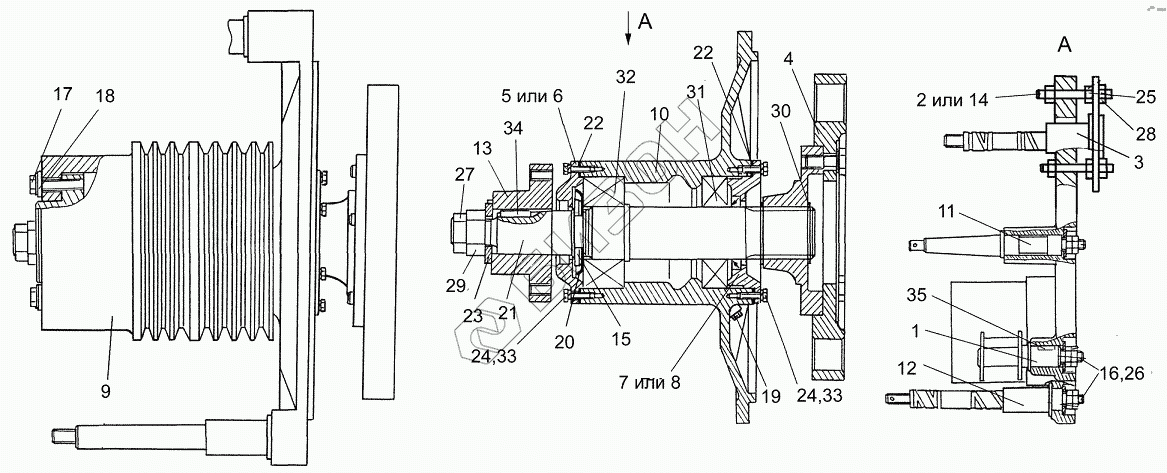

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Главный привод КЗК 0106270А
/86.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0106050Б | КЗК0106050Б | Установка вала главного привода |
Загрузка ...
|
|
| КЗК0106270А | КЗК0106270А | Главный привод |
Загрузка ...
|
|
| 1 | КЗК0106530 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК0106660 | Шпилька |
Загрузка ...
|
|
| 3 | КЗК0220150 | Опора |
Загрузка ...
|
|
| 4 | УЭС-4-0400390 | Диск ведомый |
Загрузка ...
|
|
| 5 | 31.01-21с26-1-30 | Корпус манжеты |
Загрузка ...
|
|
| 6 | 31.01-21с26-1-50 | Корпус манжеты |
Загрузка ...
|
|
| 7 | 31.01-21с31-2а | Корпус манжеты |
Загрузка ...
|
|
| 8 | 31.01-21с31-2а-20 | Корпус манжеты |
Загрузка ...
|
|
| 9 | КЗК0106106 | Шкив |
Загрузка ...
|
|
| 10 | КЗК0106208А | Крышка картера маховика |
Загрузка ...
|
|
| 11 | КЗК0106613Б | Палец |
Загрузка ...
|
|
| 12 | КЗК0106617А | Ось |
Загрузка ...
|
|
| 13 | КЗК0106618 | Ступица |
Загрузка ...
|
|
| 14 | КЗК0220606 | Болт |
Загрузка ...
|
|
| 15 | КИЛ0116616 | Гайка |
Загрузка ...
|
|
| 16 | КСН0114402-02 | Шайба |
Загрузка ...
|
|
| 17 | УЭС0100603А-03 | Болт |
Загрузка ...
|
|
| 18 | УЭС0400405 | Шайба |
Загрузка ...
|
|
| 19 | УЭС-7-0400693 | Пробка |
Загрузка ...
|
|
| 20 | 14-0405-2 | Маслоотражатель |
Загрузка ...
|
|
| 21 | 31.01-2103-01 | Вал шлицевой |
Загрузка ...
|
|
| 22 | 31.01-2121 | Прокладка |
Загрузка ...
|
|
| 23 | 31.01-2171 | Шайба |
Загрузка ...
|
|
| 24 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 25 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 26 | ГайкаМ20-6G-2526 | Гайка М20-6G-2526 |
Загрузка ...
|
|
| 27 | ГайкаМ30х2-6G-2526 | Гайка М30х2-6G-2526 |
Загрузка ...
|
|
| 28 | ГайкаМ16х1,5-6G-5915 | Гайка М16х1,5-6G-5915 |
Загрузка ...
|
|
| 29 | ГайкаМ30х2-6G-5915 | Гайка М30х2-6G-5915 |
Загрузка ...
|
|
| 30 | КольцоВ60-13940 | Кольцо В60-13940 |
Загрузка ...
|
|
| 31 | 312-8338 | Подшипник 312-8338 |
Загрузка ...
|
|
| 32 | 53612-24696 | Подшипник 53612-24696 |
Загрузка ...
|
|
| 33 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 34 | Шпонка2-8х7х25-23360 | Шпонка 2-8х7х25-23360 |
Загрузка ...
|
|
| 35 | ШпонкаН10х8х28-23360 | Шпонка Н10х8х28-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
