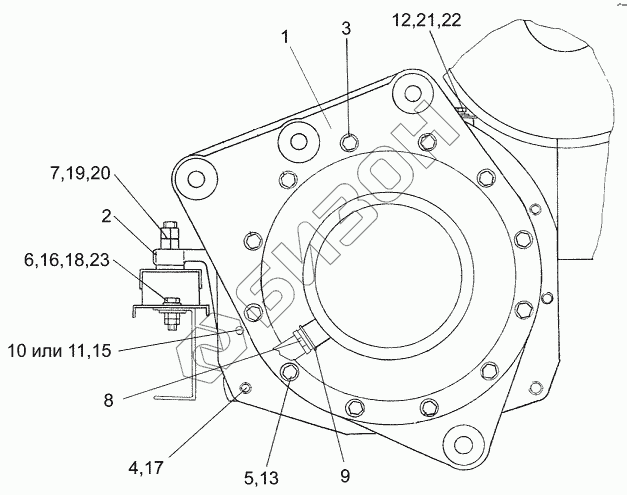

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Установка главного привода КЗК 0106270А
/85.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК0106270А | Главный привод |
Загрузка ...
|
|
| 2 | КЗК0106205 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК0221606А | Болт |
Загрузка ...
|
|
| 4 | КИЛ0116416 | Шайба |
Загрузка ...
|
|
| 5 | КСН0106665 | Шайба |
Загрузка ...
|
|
| 6 | УЭС0000493 | Шайба |
Загрузка ...
|
|
| 7 | УЭС0400641-01 | Шпилька |
Загрузка ...
|
|
| 8 | УЭС-3-0400657-01 | Штуцер |
Загрузка ...
|
|
| 9 | А23-02.260 | Хомут |
Загрузка ...
|
|
| 10 | КЗР0103439 | Шайба |
Загрузка ...
|
|
| 11 | КЗР0103808А | Шайба |
Загрузка ...
|
|
| 12 | БолтМ10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 13 | БолтМ10-6ех35-7796 | Болт М10-6ех35-7796 |
Загрузка ...
|
|
| 14 | БолтМ10-6ех50-7796 | Болт М10-6ех50-7796 |
Загрузка ...
|
|
| 15 | БолтМ12х1,5-6ех50-7796 | Болт М12х1,5-6ех50-7796 |
Загрузка ...
|
|
| 16 | БолтМ14-6ех40-7796 | Болт М14-6ех40-7796 |
Загрузка ...
|
|
| 17 | БолтМ16-6ех50-7796 | Болт М16-6ех50-7796 |
Загрузка ...
|
|
| 18 | ГайкаМ14-6G-2526 | Гайка М14-6G-2526 |
Загрузка ...
|
|
| 19 | ГайкаМ166G-2526 | Гайка М16 6G-2526 |
Загрузка ...
|
|
| 20 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 21 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
|
| 23 | ШайбаА14.01-6958 | Шайба А14.01-6958 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
