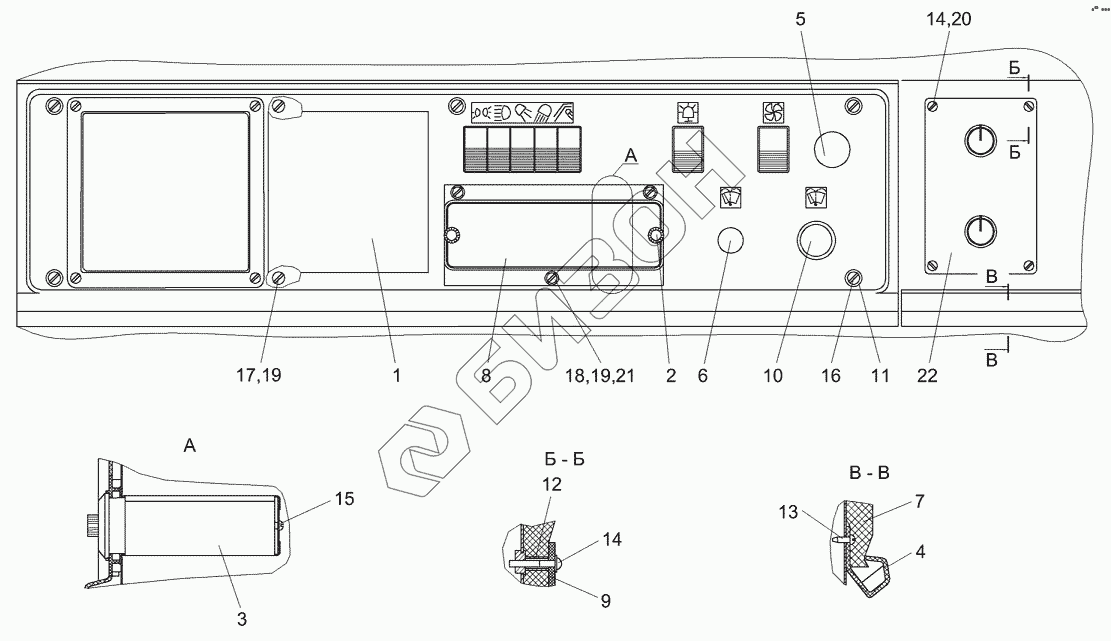

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Кабина КЗК 0120000. Панель управления
/139.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0120000 | КЗК0120000 | Кабина |
Загрузка ...
|
|
| 1 | КЗК0120270 | Крышка |
Загрузка ...
|
|
| 2 | РСМ10.04.20.630 | Ручка |
Загрузка ...
|
|
| 3 | УЭС-7-0200160 | Корпус |
Загрузка ...
|
|
| 4 | УЭС-7-0200330 | Молдинг |
Загрузка ...
|
|
| 5 | КЗК0120007 | Заглушка |
Загрузка ...
|
|
| 6 | КЗК0120012 | Заглушка |
Загрузка ...
|
|
| 7 | УЭС-7-0200007 | Обивка |
Загрузка ...
|
|
| 8 | УЭС-7-0200011 | Крышка |
Загрузка ...
|
|
| 9 | УЭС-7-0200014 | Заглушка |
Загрузка ...
|
|
| 10 | УЭС-7-0200017А | Кнопка |
Загрузка ...
|
|
| 11 | УЭС-7-0200041 | Бонка |
Загрузка ...
|
|
| 12 | УЭС-7-0200802 | Трубка |
Загрузка ...
|
|
| 13 | Винт4х14-10621 | Винт 4х14-10621 |
Загрузка ...
|
|
| 14 | ВинтВ.М4-6ех25-17473 | Винт В.М4-6ех25-17473 |
Загрузка ...
|
|
| 15 | ВинтВ.М5-6ех12-17473 | Винт В.М5-6ех12-17473 |
Загрузка ...
|
|
| 16 | ВинтВ.М5-6ех20-17473 | Винт В.М5-6ех20-17473 |
Загрузка ...
|
|
| 17 | ВинтВ.М6-6ех12-17473 | Винт В.М6-6ех12-17473 |
Загрузка ...
|
|
| 18 | ВинтВ.М6-6ех20-17473 | Винт В.М6-6ех20-17473 |
Загрузка ...
|
|
| 19 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаС.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 21 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 22 | НК1-900-005 | Панель управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
