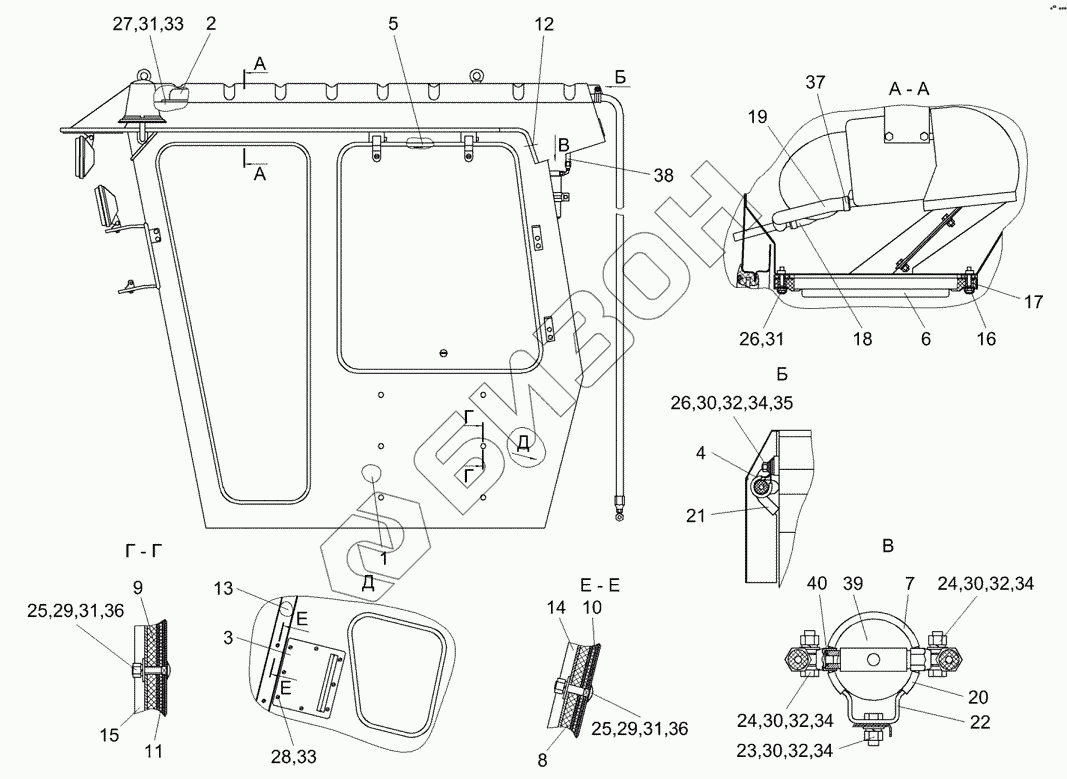

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Кабина КЗК 0120000 (вид слева)
/138.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
29
30
30
30
30
31
31
31
31
32
32
32
32
33
33
34
34
34
34
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0120000 | КЗК0120000 | Кабина |
Загрузка ...
|
|
| 1 | КЗК0120220 | Дверь |
Загрузка ...
|
|
| 2 | КЗК0120130 | Блок испарительный |
Загрузка ...
|
|
| 3 | КЗК0120150 | Крышка |
Загрузка ...
|
|
| 4 | КЗР0700800-07 | Хомут |
Загрузка ...
|
|
| 5 | УЭС0200580 | Крышка |
Загрузка ...
|
|
| 6 | УЭС-7-0203060 | Воздуховод |
Загрузка ...
|
|
| 7 | УЭС-7-0203190 | Хомут |
Загрузка ...
|
|
| 8 | КЗК0120003 | Облицовка |
Загрузка ...
|
|
| 9 | КЗК0120008 | Облицовка |
Загрузка ...
|
|
| 10 | КЗК0120009 | Облицовка |
Загрузка ...
|
|
| 11 | КЗК0120011 | Облицовка |
Загрузка ...
|
|
| 12 | КЗК0120013 | Заглушка |
Загрузка ...
|
|
| 13 | КЗК0120015 | Облицовка |
Загрузка ...
|
|
| 14 | КЗК0120417 | Швеллер |
Загрузка ...
|
|
| 15 | КЗК0120418 | Швеллер |
Загрузка ...
|
|
| 16 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 17 | РСМ10.04.20.806 | Втулка |
Загрузка ...
|
|
| 18 | УЭС-7-0203025 | Шланг |
Загрузка ...
|
|
| 19 | УЭС-7-0203026 | Шланг |
Загрузка ...
|
|
| 20 | УЭС-7-0203036 | Уплотнитель |
Загрузка ...
|
|
| 21 | УЭС-7-0203037 | Уплотнение |
Загрузка ...
|
|
| 22 | УЭС-7-0203505 | Скоба |
Загрузка ...
|
|
| 23 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 24 | БолтМ8-6ех35-7796 | Болт М8-6ех35-7796 |
Загрузка ...
|
|
| 25 | БолтМ6-6ех25-7802 | Болт М6-6ех25-7802 |
Загрузка ...
|
|
| 26 | БолтМ8-6ех20-7802 | Болт М8-6ех20-7802 |
Загрузка ...
|
|
| 27 | ВинтВ.М6-6ех25-17473 | Винт В.М6-6ех25-17473 |
Загрузка ...
|
|
| 28 | ВинтВ.М6-6ех30-17473 | Винт В.М6-6ех30-17473 |
Загрузка ...
|
|
| 29 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 30 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 31 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба865Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 33 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 34 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 35 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 36 | ШайбаА6.01-6958 | Шайба |
Загрузка ...
|
|
| 37 | TORRO16-27/9C7W2 | Хомут червячный |
Загрузка ...
|
|
| 38 | B12-08Q-031 | Шланг для хладагента |
Загрузка ...
|
|
| 39 | Н14-003-057 | Фильтр-ресивер-осушитель |
Загрузка ...
|
|
| 40 | Н12-000-715 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
