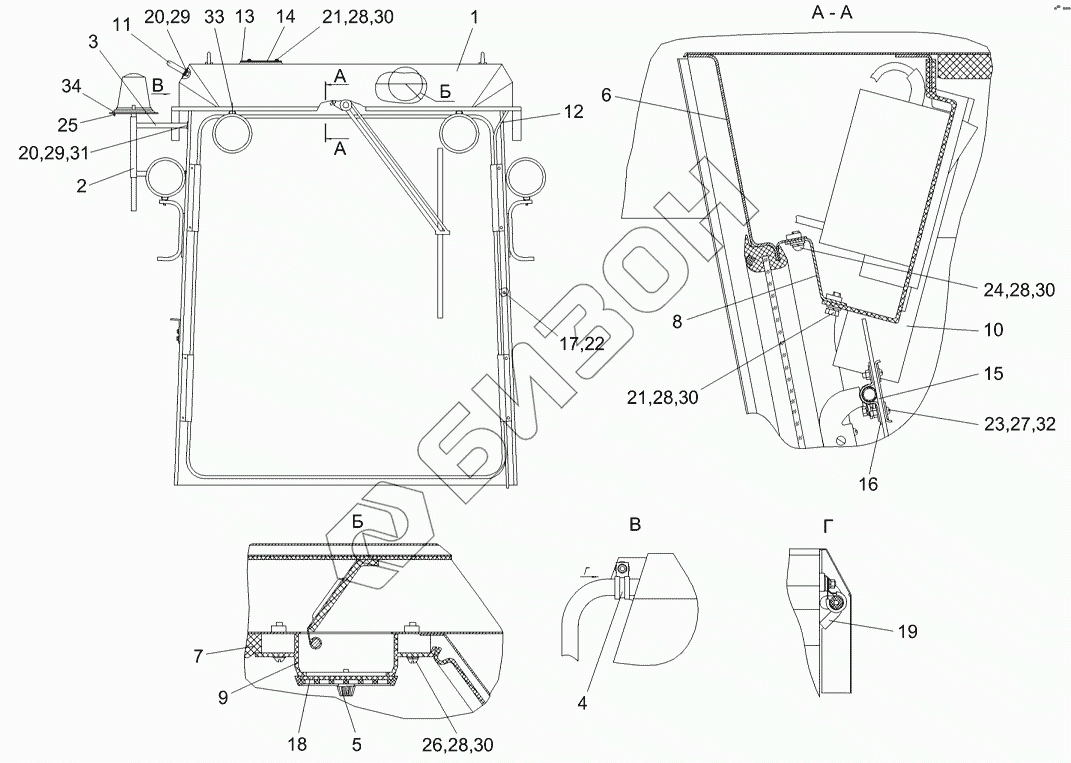

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Кабина КЗК 0120000 (вид спереди)
/137.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
28
28
28
29
29
30
30
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0120000 | КЗК0120000 | Кабина |
Загрузка ...
|
|
| 1 | КЗК0120180 | Крыша |
Загрузка ...
|
|
| 2 | КЗК0120280 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК0120290 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗР0700800-03 | Хомут |
Загрузка ...
|
|
| 5 | РСМ10.04.20.630 | Ручка |
Загрузка ...
|
|
| 6 | УЭС0200010А-02 | Каркас кабины |
Загрузка ...
|
|
| 7 | УЭС-7-020000Б | Обивка |
Загрузка ...
|
|
| 8 | УЭС-7-0200070 | Уголок |
Загрузка ...
|
|
| 9 | УЭС-7-0200100 | Клапан |
Загрузка ...
|
|
| 10 | УЭС-7-0200220-01 | Крышка |
Загрузка ...
|
|
| 11 | УЭС-7-0200420 | Поручень |
Загрузка ...
|
|
| 12 | КЗС0120002 | Шланг |
Загрузка ...
|
|
| 13 | КЗК0120004 | Прокладка |
Загрузка ...
|
|
| 14 | КЗК0120406 | Заглушка |
Загрузка ...
|
|
| 15 | КЗК0120419 | Швеллер |
Загрузка ...
|
|
| 16 | КЗК0120421 | Накладка |
Загрузка ...
|
|
| 17 | УЭС-7-0200004 | Уголок |
Загрузка ...
|
|
| 18 | УЭС-7-0200016 | Молдинг |
Загрузка ...
|
|
| 19 | УЭС-7-0203037 | Уплотнение |
Загрузка ...
|
|
| 20 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 21 | БолтМ6-6ех20-7798 | Болт М6-6ех20-7798 |
Загрузка ...
|
|
| 22 | Винт4х14.01-10621 | Винт 4х14.01-10621 |
Загрузка ...
|
|
| 23 | ВинтВ.М4-6ех18-17473 | Винт В.М4-6ех18-17473 |
Загрузка ...
|
|
| 24 | ВинтВ.М6-6ех12-17473 | Винт В.М6-6ех12-17473 |
Загрузка ...
|
|
| 25 | ВинтВ.М6-6ех20-17473 | Винт В.М6-6ех20-17473 |
Загрузка ...
|
|
| 26 | ВинтВ.М6-6ех30-17473 | Винт В.М6-6ех30-17473 |
Загрузка ...
|
|
| 27 | ГайкаМ4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 28 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба865Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 30 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 32 | ШайбаА5.01-6958 | Шайба А5.01-6958 |
Загрузка ...
|
|
| 33 | ШайбаА8.01-6958 | Шайба |
Загрузка ...
|
|
| 34 | МС-2-24-0 | Маяк сигнальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
