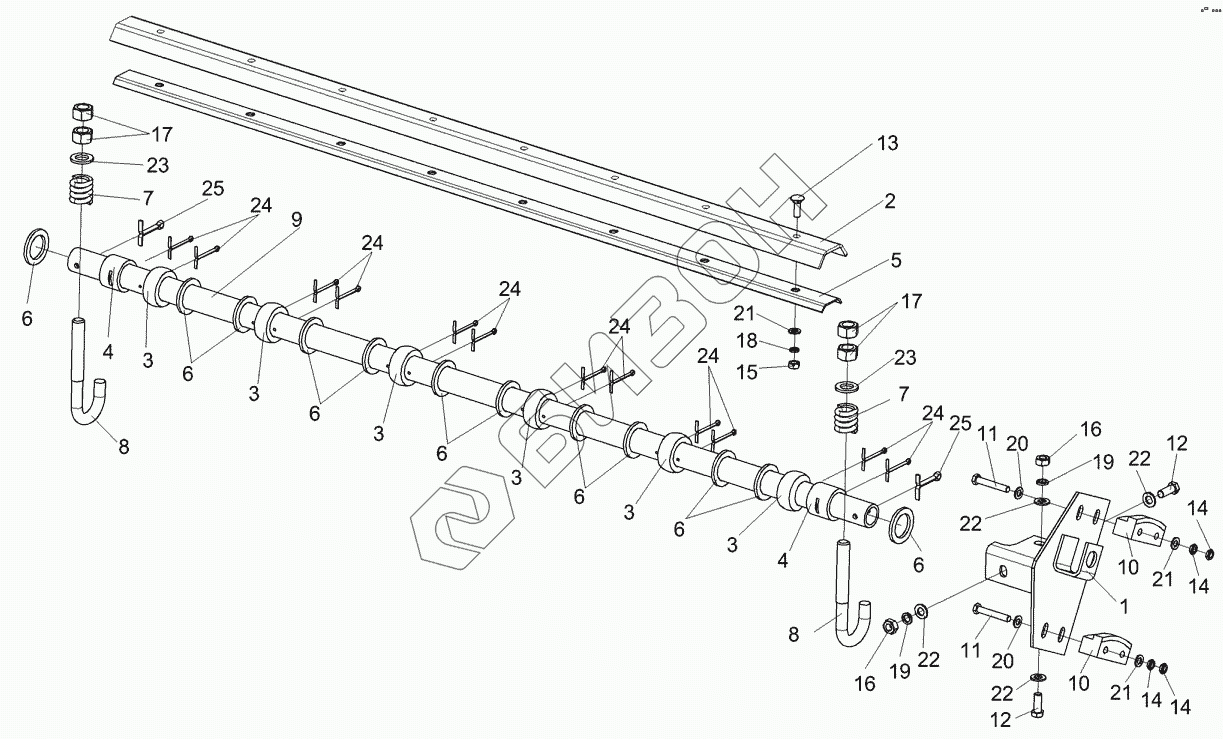

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Камера наклонная. Установка трубы КЗК 1770010
/112.gif)
1
2
3
3
3
3
3
3
4
4
5
6
6
6
6
6
6
6
7
7
8
8
9
10
10
11
11
12
12
13
14
14
14
14
15
16
16
17
17
18
19
19
20
20
21
21
21
22
22
22
22
23
23
24
24
24
24
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК1783030 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК1770002 | Уплотнение |
Загрузка ...
|
|
| 3 | КЗК1770004 | Ролик |
Загрузка ...
|
|
| 4 | КЗК1770005 | Втулка |
Загрузка ...
|
|
| 5 | КЗК1770403 | Жесткость |
Загрузка ...
|
|
| 6 | КЗК1770408 | Шайба |
Загрузка ...
|
|
| 7 | КЗК1770603 | Пружина |
Загрузка ...
|
|
| 8 | КЗК1770605 | Крюк |
Загрузка ...
|
|
| 9 | КЗК1770801 | Труба |
Загрузка ...
|
|
| 10 | КЗК1783001 | Успокоитель |
Загрузка ...
|
|
| 11 | БолтМ8х1,25-6ех50-7796 | Болт М8х1,25-6ех50-7796 |
Загрузка ...
|
|
| 12 | БолтМ10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 13 | БолтМ8-6ех20-7802 | Болт М8-6ех20-7802 |
Загрузка ...
|
|
| 14 | ГайкаМ8-6G-2526 | Гайка М8-6G-2526 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 16 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 18 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба8.01-6958 | Шайба 8.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 23 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 24 | Шплинт4х50-397 | Шплинт 4х50-397 |
Загрузка ...
|
|
| 25 | Шплинт6,3х45-397 | Шплинт 6,3х45-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
