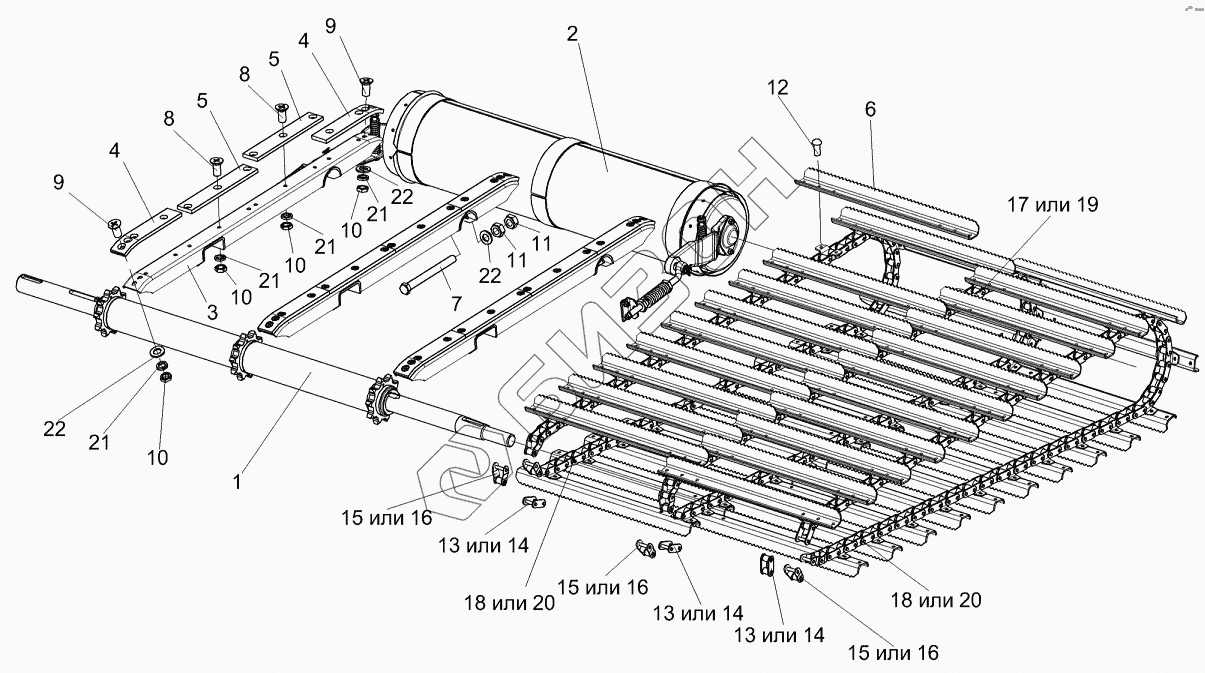

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Камера наклонная. Транспортер КЗК 1777000
/111.gif)
1
2
3
4
4
5
5
6
7
8
8
9
9
10
10
10
10
11
11
12
13
13
13
14
14
14
15
15
15
16
16
16
17
18
18
19
20
20
21
21
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК1777000 | КЗК1777000 | Транспортер |
Загрузка ...
|
|
| КЗК1777010 | КЗК1777010 | Цепь крайняя |
Загрузка ...
|
|
| КЗК1777020 | КЗК1777020 | Цепь средняя |
Загрузка ...
|
|
| КЗК1770050 | КЗК1770050 | Успокоитель |
Загрузка ...
|
|
| 1 | КЗК-7-1773000 | Вал верхний |
Загрузка ...
|
|
| 2 | КЗК-7-1776000 | Вал нижний |
Загрузка ...
|
|
| 3 | КЗК1770070 | Направляющая |
Загрузка ...
|
|
| 4 | КЗК1770008 | Накладка |
Загрузка ...
|
|
| 5 | КЗК1770009 | Накладка |
Загрузка ...
|
|
| 6 | КЗК1777401 | Гребенка |
Загрузка ...
|
|
| 7 | БолтМ10-6ех105-7796 | Болт М10-6ех105-7796 |
Загрузка ...
|
|
| 8 | ВинтВ2.М10-6ех22-17475 | Винт В2.М10-6ех22-17475 |
Загрузка ...
|
|
| 9 | ВинтВ2.М10-6ех30-17475 | Винт В2.М10-6ех30-17475 |
Загрузка ...
|
|
| 10 | ГайкаМ10-6G-2526 | Гайка М10-6G-2526 |
Загрузка ...
|
|
| 11 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 12 | Заклепка8х18-10299 | Заклепка8х18-10299 |
Загрузка ...
|
|
| 13 | С-ТРД-38-46 | Звено С-ТРД-38-46 |
Загрузка ...
|
|
| 14 | С-ТРД-38-4600 | Звено С-ТРД-38-4600 |
Загрузка ...
|
|
| 15 | П-ТРД-38-46 | Звено П-ТРД-38-46 |
Загрузка ...
|
|
| 16 | П-ТРД-38-4600 | Звено П-ТРД-38-4600 |
Загрузка ...
|
|
| 17 | ТРД-38-46-1-8-2 | Цепь ТРД-38-46-1-8-2 |
Загрузка ...
|
|
| 18 | ТРД-38-46-1-8-4 | Цепь ТРД-38-46-1-8-4 |
Загрузка ...
|
|
| 19 | ТРД-38-4600-1-2-8-2 | Цепь ТРД-38-4600-1-2-8-2 |
Загрузка ...
|
|
| 20 | ТРД-38-4600-1-2-8-4 | Цепь ТРД-38-4600-1-2-8-4 |
Загрузка ...
|
|
| 21 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
