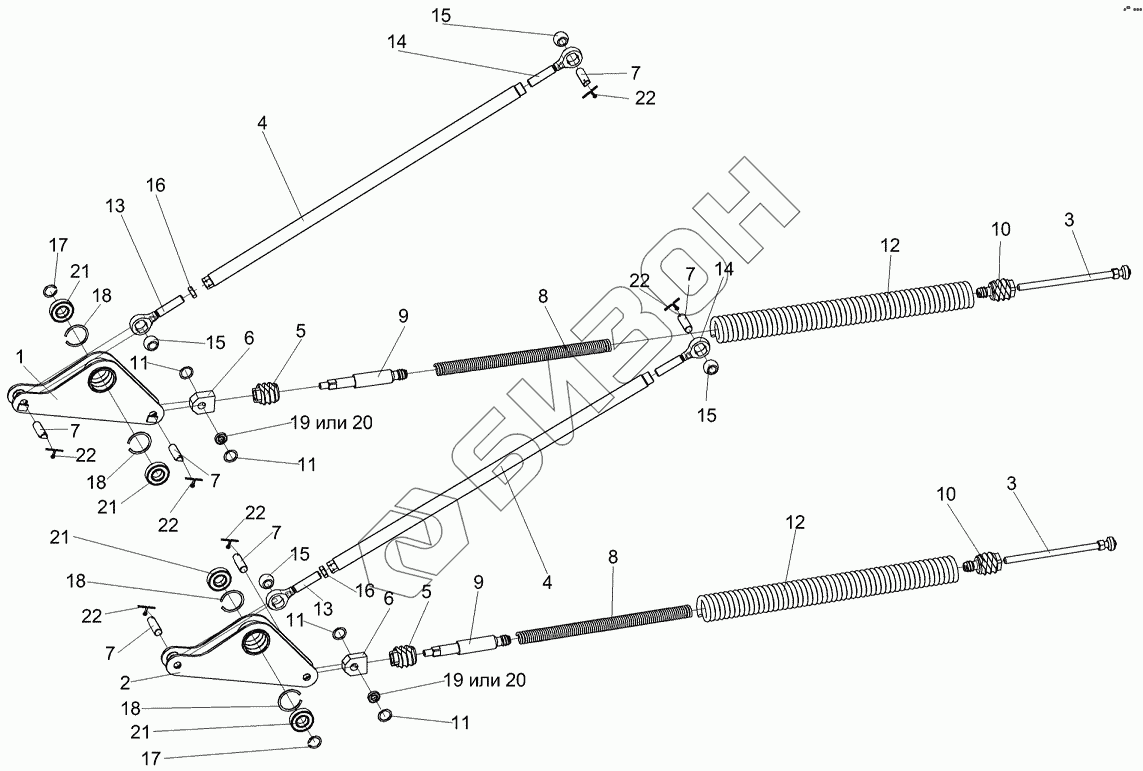

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Механизм продольного копирования КЗК 1775000А
/110.gif)
1
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
18
18
18
18
19
19
20
20
21
21
21
21
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК1775030 | КЗК1775030 | Блок пружин |
Загрузка ...
|
|
| КЗК1775040 | КЗК1775040 | Тяга |
Загрузка ...
|
|
| КЗК1775000А | КЗК1775000А | Механизм продольного копирования |
Загрузка ...
|
|
| 1 | КЗК1775010 | Рычаг |
Загрузка ...
|
|
| 2 | КЗК1775010-01 | Рычаг |
Загрузка ...
|
|
| 3 | КЗК1775020 | Винт |
Загрузка ...
|
|
| 4 | КЗК1775050 | Стяжка |
Загрузка ...
|
|
| 5 | КЗК1775201 | Пробка |
Загрузка ...
|
|
| 6 | КЗК1775406 | Головка |
Загрузка ...
|
|
| 7 | КЗК1775601 | Палец |
Загрузка ...
|
|
| 8 | КЗК1775602 | Пружина |
Загрузка ...
|
|
| 9 | КЗК1775604 | Тяга |
Загрузка ...
|
|
| 10 | КЗК1775608 | Пробка |
Загрузка ...
|
|
| 11 | КЗК1775804 | Крышка |
Загрузка ...
|
|
| 12 | КИЛ0126625 | Пружина |
Загрузка ...
|
|
| 13 | ПКК0451603 | Головка |
Загрузка ...
|
|
| 14 | ПКК0451603-01 | Головка |
Загрузка ...
|
|
| 15 | 6-12Ж26015 | Шар |
Загрузка ...
|
|
| 16 | ГайкаМ20-6G-2526 | Гайка М20-6G-2526 |
Загрузка ...
|
|
| 17 | КольцоВ30-13942 | Кольцо В30-13942 |
Загрузка ...
|
|
| 18 | КольцоВ62-13943 | Кольцо В62-13943 |
Загрузка ...
|
|
| 19 | 4254902-4657 | Подшипник |
Загрузка ...
|
|
| 20 | 254703Е-4657 | Подшипник |
Загрузка ...
|
|
| 21 | 60206-7242 | Подшипник |
Загрузка ...
|
|
| 22 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
