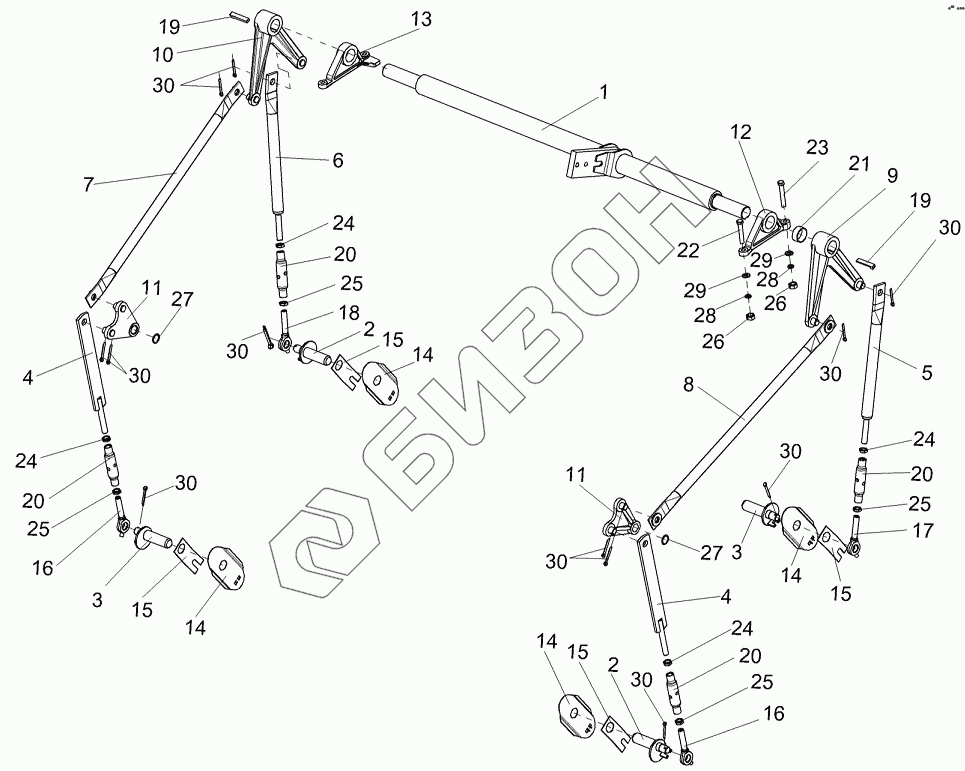

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Механизм подъема подбарабанья КЗК 0115000А
/58.gif)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
14
14
15
15
15
15
16
16
17
18
19
19
20
20
20
20
21
22
23
24
24
24
24
25
25
25
25
26
26
27
27
28
28
29
29
30
30
30
30
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0115010 | КЗК0115010 | Вал торсиона |
Загрузка ...
|
|
| КЗК0115000А | КЗК0115000А | Механизм подъема подбарабанья |
Загрузка ...
|
|
| КЗК0115060А-01 | КЗК0115060А-01 | Стяжка |
Загрузка ...
|
|
| КЗК0115060А | КЗК0115060А | Стяжка |
Загрузка ...
|
|
| КЗК0115040 | КЗК0115040 | Стяжка |
Загрузка ...
|
|
| 1 | КЗК0115020 | Труба торсиона |
Загрузка ...
|
|
| 2 | КЗК0115030 | Фиксатор |
Загрузка ...
|
|
| 3 | КЗК0115030-01 | Фиксатор |
Загрузка ...
|
|
| 4 | КЗК0115050 | Тяга |
Загрузка ...
|
|
| 5 | КЗК0115070А | Тяга |
Загрузка ...
|
|
| 6 | КЗК0115070А-01 | Тяга |
Загрузка ...
|
|
| 7 | КЗК0115080А | Тяга |
Загрузка ...
|
|
| 8 | КЗК0115080А-01 | Тяга |
Загрузка ...
|
|
| 9 | КЗК0115110 | Рычаг |
Загрузка ...
|
|
| 10 | КЗК0115110-01 | Рычаг |
Загрузка ...
|
|
| 11 | КЗК0115120 | Рычаг |
Загрузка ...
|
|
| 12 | КЗК0115201 | Подшипник |
Загрузка ...
|
|
| 13 | КЗК0115201-01 | Подшипник |
Загрузка ...
|
|
| 14 | КЗК0115409 | Щиток |
Загрузка ...
|
|
| 15 | КЗК0115411 | Прижим |
Загрузка ...
|
|
| 16 | КЗК0115603 | Тяга |
Загрузка ...
|
|
| 17 | КЗК0115606 | Тяга |
Загрузка ...
|
|
| 18 | КЗК0115606-01 | Тяга |
Загрузка ...
|
|
| 19 | КЗК0115608 | Шпонка |
Загрузка ...
|
|
| 20 | КЗК0115802 | Втулка |
Загрузка ...
|
|
| 21 | КЗК0115806 | Втулка |
Загрузка ...
|
|
| 22 | БолтМ12-6ех40-7796 | Болт |
Загрузка ...
|
|
| 23 | БолтМ12-6ех45-7796 | Болт М12-6ех45-7796 |
Загрузка ...
|
|
| 24 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 25 | ГайкаМ16х1,5LH-6G-2526 | Гайка М16х1,5LH-6G-2526 |
Загрузка ...
|
|
| 26 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 27 | КольцоВ25-13940 | Кольцо В25-13940 |
Загрузка ...
|
|
| 28 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 29 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 |
Загрузка ...
|
|
| 30 | Шплинт4х28-397 | Шплинт 4х28-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
