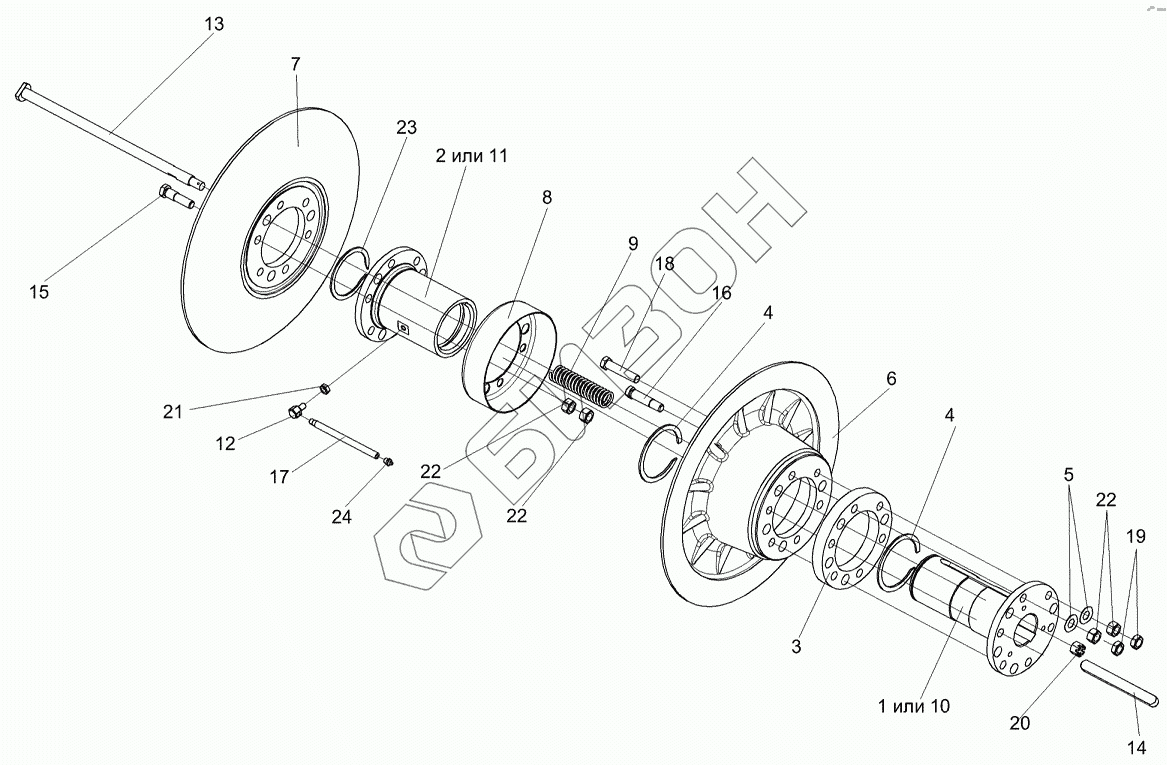

Графический каталог запасных частей к технике: Гомсельмаш КЗС-7. Вариатор барабана КЗК 0108000
/57.gif)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК0108010 | КЗК0108010 | Блок приводной |
Загрузка ...
|
|
| РСМ-10.01.15.150Б | РСМ-10.01.15.150Б | Диск подвижный |
Загрузка ...
|
|
| КЗК0108000 | КЗК0108000 | Вариатор барабана |
Загрузка ...
|
|
| 1 | РСМ-10Б.01.15.440 | Ступица |
Загрузка ...
|
|
| 2 | РСМ-10Б.01.15.450 | Ступица |
Загрузка ...
|
|
| 3 | КЗК0108101 | Проставка |
Загрузка ...
|
|
| 4 | КЗК0123003-01 | Кольцо |
Загрузка ...
|
|
| 5 | КСН0100636-02 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.01.15.102В | Диск |
Загрузка ...
|
|
| 7 | РСМ-10.01.15.103Г | Диск |
Загрузка ...
|
|
| 8 | РСМ-10.01.15.446 | Кожуx |
Загрузка ...
|
|
| 9 | РСМ-10.01.15.605 | Пружина |
Загрузка ...
|
|
| 10 | РСМ-10.01.15.609А | Ступица |
Загрузка ...
|
|
| 11 | РСМ-10.01.15.611А | Ступица |
Загрузка ...
|
|
| 12 | РСМ-10.01.15.613 | Переxодник |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.15.639 | Болт |
Загрузка ...
|
|
| 14 | РСМ-10.01.15.637 | Шпонка |
Загрузка ...
|
|
| 15 | РСМ-10.01.15.638 | Болт специальный |
Загрузка ...
|
|
| 16 | РСМ-10.01.15.638-02 | Болт специальный |
Загрузка ...
|
|
| 17 | 44Б-80243 | Трубка |
Загрузка ...
|
|
| 18 | БолтМ16х1,5-6ех90-7796 | Болт М16х1,5-6ех90-7796 |
Загрузка ...
|
|
| 19 | ГайкаM16x1,5-6G-2526 | Гайка M16x1,5-6G-2526 |
Загрузка ...
|
|
| 20 | ГайкаМ16-6G-2528 | Гайка М16-6G-2528 |
Загрузка ...
|
|
| 21 | ГайкаМ10-6Н-5915 | Гайка М10-6Н-5915 |
Загрузка ...
|
|
| 22 | ГайкаМ16х1,5-6G-5915 | Гайка М16х1,5-6G-5915 |
Загрузка ...
|
|
| 23 | КольцоВ95-13940 | Кольцо В95-13940 |
Загрузка ...
|
|
| 24 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
