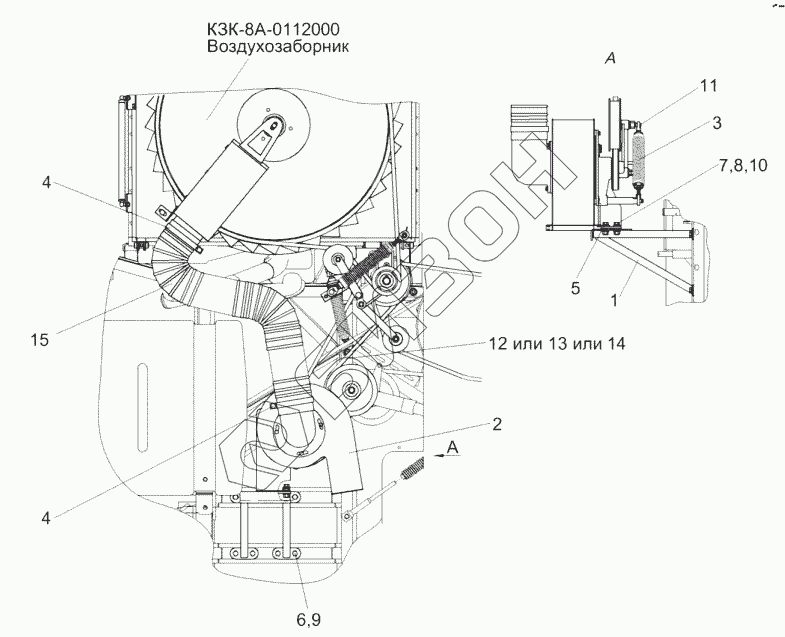

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812. Установка вентилятора КЗК-8А-0112100

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
КЗК-8А-0112000
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК-8А-0112100 КЗК-8А-0112100 Установка вентилятора
Загрузка ...
КЗК-8А-0112000 КЗК-8А-0112000 Воздухозаборник
Загрузка ...
1 КЗК-8А-0112060 Кронштейн
Загрузка ...
2 КЗК-8А-0112070 Вентилятор
Загрузка ...
3 КЗС0131210-01 Пружина
Загрузка ...
4 А23.02.960 Хомут
Загрузка ...
5 КИЛ0100506-02 Пластина
Загрузка ...
6 БолтМ12-6gx20-7796 Болт М12-6gx20-7796
Загрузка ...
7 БолтМ12-6gx45-7796 Болт М12-6gx45-7796
Загрузка ...
8 ГайкаM12-6G-5915 Гайка M12-6G-5915
Загрузка ...
9 Шайба12Т65Г-6402 Шайба 12Т.65Г-6402
Загрузка ...
10 ШайбаC.12.01-11371 Шайба C.12.01-11371
Загрузка ...
11 Шплинт2х20-397 Шплинт 2х20-397
Загрузка ...
12 B/171790Ld Ремень
Загрузка ...
13 HB1790 Ремень
Загрузка ...
14 PHGB69 Ремень
Загрузка ...
15 LignumФ127 Шланг
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
