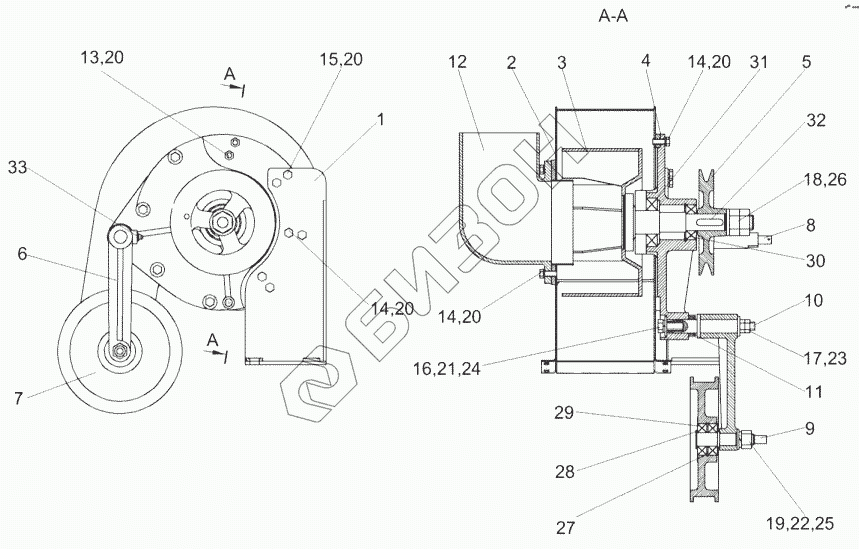

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812. Вентилятор КЗК-8А-0112070
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8А-0112070 | КЗК-8А-0112070 | Вентилятор |
Загрузка ...
|
|
| 1 | КЗК-8А-0112050 | Кронштейн |
Загрузка ...
|
|
| 2 | УЭС-7-0170020 | Кожух |
Загрузка ...
|
|
| 3 | УЭС-7-0170030-04 | Вентилятор |
Загрузка ...
|
|
| 4 | КЗС0131104 | Крышка |
Загрузка ...
|
|
| 5 | КЗС0131105 | Шкив |
Загрузка ...
|
|
| 6 | КЗС0131106 | Рычаг |
Загрузка ...
|
|
| 7 | КЗС0131107А | Ролик |
Загрузка ...
|
|
| 8 | КЗС0131623А | Ось |
Загрузка ...
|
|
| 9 | КЗС0131624А | Ось |
Загрузка ...
|
|
| 10 | КЗС0131625 | Ось |
Загрузка ...
|
|
| 11 | КИС0614404А | Прокладка |
Загрузка ...
|
|
| 12 | УЭС-7-0000002 | Патрубок |
Загрузка ...
|
|
| 13 | БолтМ8-6gx16-7796 | Болт М8-6gx16-7796 |
Загрузка ...
|
|
| 14 | БолтМ8-6gx20-7796 | Болт М8-6gx20-7796 |
Загрузка ...
|
|
| 15 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 16 | БолтМ12-6gx20-7796 | Болт М12-6gx20-7796 |
Загрузка ...
|
|
| 17 | ГайкаМ12х1,25-6G-2526 | Гайка М12х1,25-6G-2526 |
Загрузка ...
|
|
| 18 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 19 | ГайкаM16-6G-5915 | Гайка M16-6G-5915 |
Загрузка ...
|
|
| 20 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба12Т65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба16Т65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 23 | ШайбаA12.01-6958 | Шайба A 12.01-6958 |
Загрузка ...
|
|
| 24 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 25 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 26 | ШайбаC.24.01-11371 | Шайба C.24.01-11371 |
Загрузка ...
|
|
| 27 | В47-13941 | Кольцо В47-13941 |
Загрузка ...
|
|
| 28 | В20-13942 | Кольцо В20-13942 |
Загрузка ...
|
|
| 29 | 180204С17-8882 | Подшипник |
Загрузка ...
|
|
| 30 | 160205-8882 | Подшипник 160205-8882 |
Загрузка ...
|
|
| 31 | 160207-8882 | Подшипник 160207-8882 |
Загрузка ...
|
|
| 32 | Шпонка8х7х32-23360 | Шпонка 8х7х32-23360 |
Загрузка ...
|
|
| 33 | Масленка1.3-19853 | Масленка 1.3-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
