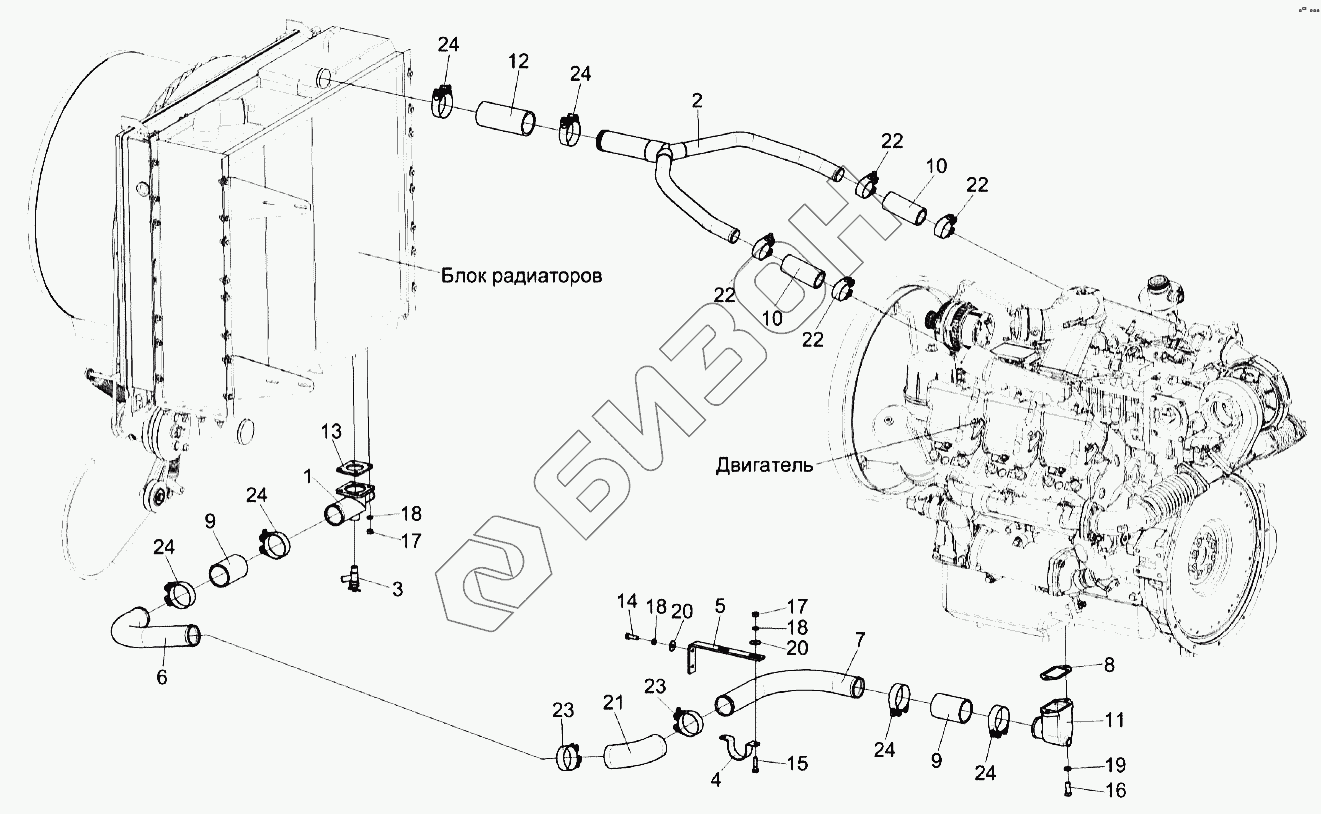

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка труб КЗК-8К-0106530
/166.gif)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
18
18
19
20
20
21
22
22
22
22
23
23
24
24
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8К-0106530 | КЗК-8К-0106530 | Установка труб |
Загрузка ...
|
|
| 1 | КЗК-8К-0106510 | Патрубок |
Загрузка ...
|
|
| 2 | КЗК-8А-2-0106200 | Труба отводная |
Загрузка ...
|
|
| 3 | УЭС-7-0400770 | Кран сливной |
Загрузка ...
|
|
| 4 | КЗК-8К-0106443 | Хомут |
Загрузка ...
|
|
| 5 | КЗК-8К-0106475 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК-8К-0106825 | Труба |
Загрузка ...
|
|
| 7 | КЗК-8К-0106825-01 | Труба |
Загрузка ...
|
|
| 8 | КВС-1-0150001 | Прокладка |
Загрузка ...
|
|
| 9 | КГС-4-0116011 | Рукав |
Загрузка ...
|
|
| 10 | КЗК-12-3-0106014 | Рукав 42х55-1,47-10362 |
Загрузка ...
|
|
| 11 | КЗК-12-3-0106101 | Патрубок |
Загрузка ...
|
|
| 12 | РНД0600006-11 | Рукав |
Загрузка ...
|
|
| 13 | УЭС0400014 | Прокладка |
Загрузка ...
|
|
| 14 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 15 | БолтМ8-6gx30-7796 | Болт М8-6gx30-7796 |
Загрузка ...
|
|
| 16 | БолтМ10-6gx25-7796 | Болт М10-6gx25-7796 |
Загрузка ...
|
|
| 17 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 18 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 21 | ПатрубокELBOW90°060100x100 | Патрубок ELBOW 90° 060 100x100 |
Загрузка ...
|
|
| 22 | ХомутGBSM53/20W2 | Хомут без компенсатора GBS M 53/20 W2 |
Загрузка ...
|
|
| 23 | ХомутGBSM66/20W2 | Хомут без компенсатора GBS M 66/20 W2 |
Загрузка ...
|
|
| 24 | ХомутGBSM71/25W2 | Хомут без компенсатора GBS M 71/25 W2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
