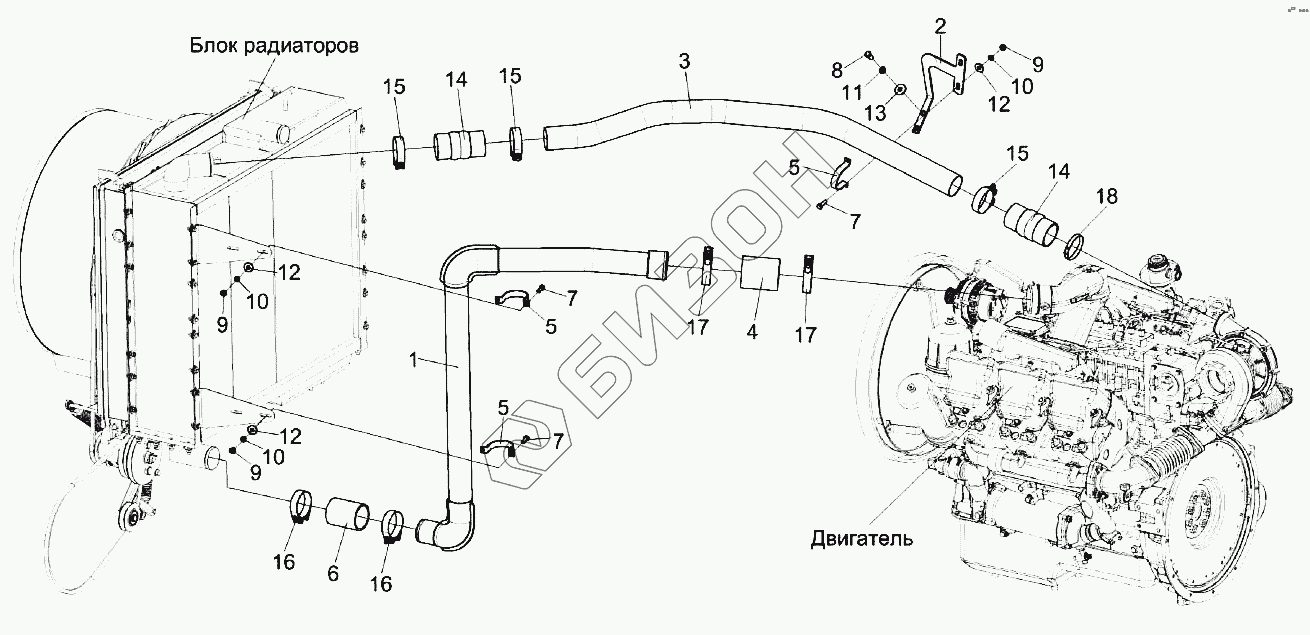

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка труб КЗК-8К-0106530
/167.gif)
1
2
3
4
5
5
5
6
7
7
7
8
9
9
9
10
10
10
11
12
12
12
13
14
14
15
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-8К-0106530 | КЗК-8К-0106530 | Установка труб |
Загрузка ...
|
|
| 1 | КЗК-8К-0106190 | Труба |
Загрузка ...
|
|
| 2 | КЗК-8К-0106442 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-8К-0106829 | Труба |
Загрузка ...
|
|
| 4 | КВК0150002 | Рукав |
Загрузка ...
|
|
| 5 | КЗК0106506 | Хомут |
Загрузка ...
|
|
| 6 | КЗК-812-0106007 | Рукав 76х87,5-0,29-10362 |
Загрузка ...
|
|
| 7 | БолтМ8-6gx25-7796 | Болт М8-6gx25-7796 |
Загрузка ...
|
|
| 8 | БолтМ10-6gx20-7796 | Болт М10-6gx20-7796 |
Загрузка ...
|
|
| 9 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 10 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 11 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 12 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 13 | ШайбаC10.01-6958 | Шайба C 10.01-6958 |
Загрузка ...
|
|
| 14 | ПатрубокTURBOLOADER | Патрубок TURBOLOADER 76 160 |
Загрузка ...
|
|
| 15 | ХомутGBSM82/25W2 | Хомут без компенсатора GBS M 82/25 W2 |
Загрузка ...
|
|
| 16 | ХомутGBSM88/25W2 | Хомут без компенсатора GBS M 88/25 W2 |
Загрузка ...
|
|
| 17 | ХомутGBSM101/25W2 | Хомут без компенсатора GBS M 101/25 W2 |
Загрузка ...
|
|
| 18 | ХомутTORRO70-90/9C7W2 | Хомут червячный TORRO 70-90/9 C7W2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
