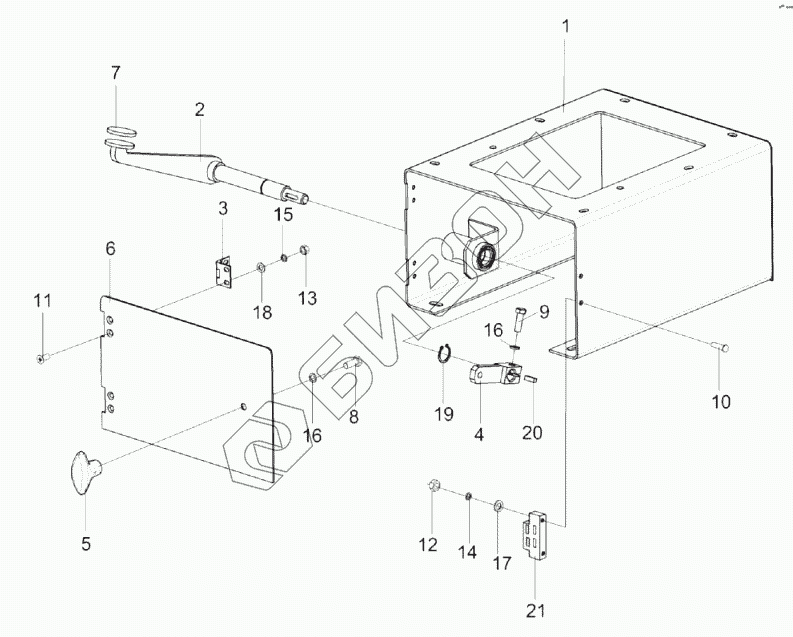

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Кронштейн КЗК-7-0119350А
/210.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-7-0119350А | КЗК-7-0119350А | Кронштейн |
Загрузка ...
|
|
| 1 | КЗК-7-0119360А | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК-7-0119380А | Педаль |
Загрузка ...
|
|
| 3 | КЗК-12-0119320 | Петля |
Загрузка ...
|
|
| 4 | КЗК-10-0119490 | Рычаг |
Загрузка ...
|
|
| 5 | УЭС0302310 | Ручка |
Загрузка ...
|
|
| 6 | КЗК-12-0119419 | Дверь |
Загрузка ...
|
|
| 7 | АМ01.14.001 | Накладка педали |
Загрузка ...
|
|
| 8 | БолтМ8-6eХ16-7796 | Болт М8-6eХ16-7796 |
Загрузка ...
|
|
| 9 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 10 | ВинтВ2.М3-6eх12-17475 | Винт В2.М3-6eх12-17475 |
Загрузка ...
|
|
| 11 | ВинтВ2.М5-6eх12-17475 | Винт В2.М5-6eх12-17475 |
Загрузка ...
|
|
| 12 | ГайкаМ3-6G-5927 | Гайка М3-6G-5927 |
Загрузка ...
|
|
| 13 | ГайкаМ5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 14 | Шайба3.65Г-6402 | Шайба 3.65Г-6402 |
Загрузка ...
|
|
| 15 | Шайба5.65Г-6402 | Шайба 5.65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 17 | ШайбаС.3.01-11371 | Шайба С.3.01-11371 |
Загрузка ...
|
|
| 18 | ШайбаС.5.01-11371 | Шайба С.5.01-11371 |
Загрузка ...
|
|
| 19 | В20-13942 | Кольцо В20-13942 |
Загрузка ...
|
|
| 20 | Шпонка5х5х16-23360 | Шпонка 5х5х16-23360 |
Загрузка ...
|
|
| 21 | ЗМ-01.000 | Защелка магнитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
