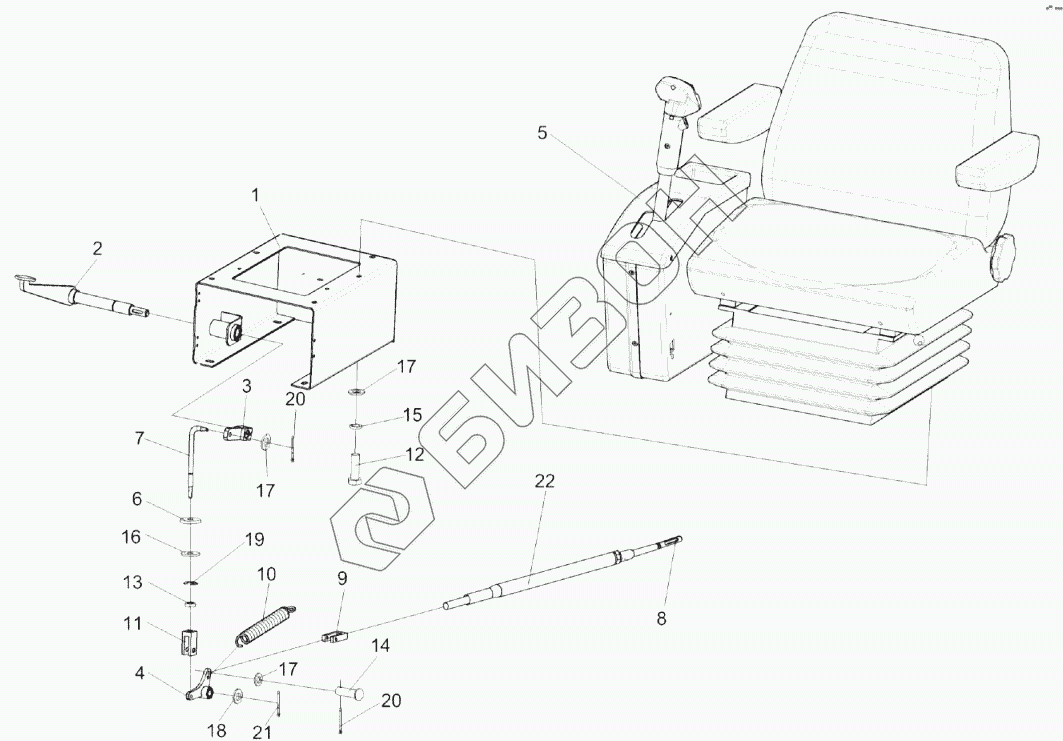

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка сиденья КЗК-12-0119290Б
/211.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КЗК-7-0119360А | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК-7-0119380А | Педаль |
Загрузка ...
|
|
| 3 | КЗК-10-0119490 | Рычаг |
Загрузка ...
|
|
| 4 | КЗК-7-0119330А | Рычаг |
Загрузка ...
|
|
| 5 | КЗК-12-0119290Б | Сиденье |
Загрузка ...
|
|
| 6 | КЗК-10-0119016 | Шайба |
Загрузка ...
|
|
| 7 | КЗК-10-0119608 | Тяга |
Загрузка ...
|
|
| 8 | КЗК-10-0115616 | Вилка |
Загрузка ...
|
|
| 9 | КИЛ0144611 | Вилка |
Загрузка ...
|
|
| 10 | РСМ10.04.13.606Б | Пружина |
Загрузка ...
|
|
| 11 | УЭС0300684 | Вилка |
Загрузка ...
|
|
| 12 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 13 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 14 | Ось6-8b12х30-9650 | Ось 6-8b12х30-9650 |
Загрузка ...
|
|
| 15 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 16 | ШайбаС12.01-6958 | Шайба С12.01-6958 |
Загрузка ...
|
|
| 17 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 18 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 19 | Шайба9.65Г-11648 | Шайба 9.65Г-11648 |
Загрузка ...
|
|
| 20 | Шплинт2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 21 | Шплинт2,5х20-397 | Шплинт 2,5х20-397 |
Загрузка ...
|
|
| 22 | 112-050-02200 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
