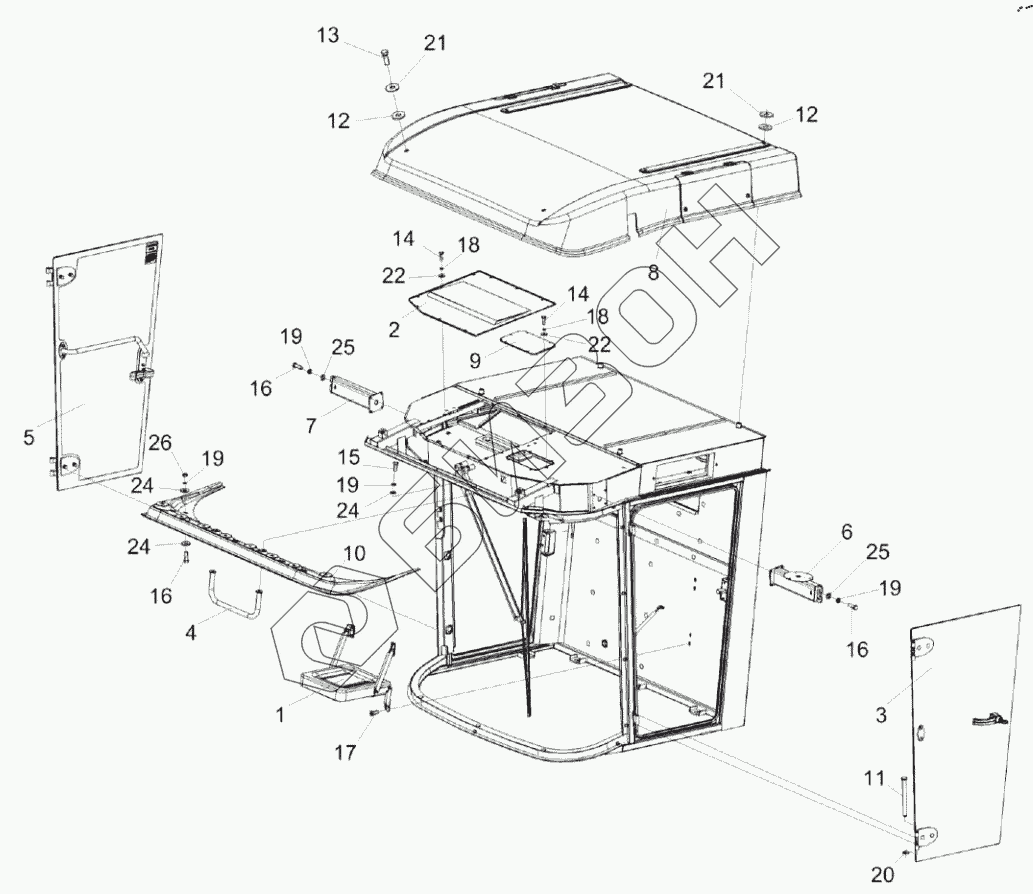

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Кабина КЗК-3219-0120010
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
16
16
17
18
18
19
19
19
19
20
21
21
22
22
24
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-3219-0120010 | КЗК-3219-0120010 | Кабина |
Загрузка ...
|
|
| 1 | КВС-1-0129660 | Сиденье дополнительное |
Загрузка ...
|
|
| 2 | КЗК-12-0120620 | Крышка |
Загрузка ...
|
|
| 3 | КЗК-12-0131070 | Дверь |
Загрузка ...
|
|
| 4 | КЗК-3219-0120080 | Поручень |
Загрузка ...
|
|
| 5 | КЗК-3219-0120130 | Дверь |
Загрузка ...
|
|
| 6 | КЗК-3219-0120350 | Установка кронштейна |
Загрузка ...
|
|
| 7 | КЗК-3219-0120360 | Установка кронштейна |
Загрузка ...
|
|
| 8 | КЗК-3219-0120200 | Крыша |
Загрузка ...
|
|
| 9 | СЭУ 0200380 | Люк |
Загрузка ...
|
|
| 10 | КЗК-3219-0120001 | Молдинг |
Загрузка ...
|
|
| 11 | КЗК-5-0120601-01 | Ось |
Загрузка ...
|
|
| 12 | СЭУ 0200068 | Прокладка |
Загрузка ...
|
|
| 13 | Болт М12-6eх35-7796 | Болт |
Загрузка ...
|
|
| 14 | Болт М6-6gх20-7798 | Болт |
Загрузка ...
|
|
| 15 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 16 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 17 | Винт B2.М8-6eх25-17475 | Винт |
Загрузка ...
|
|
| 18 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба 9.65Г-11648 | Шайба 9.65Г-11648 |
Загрузка ...
|
|
| 21 | Шайба C.12.01-6958 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C.6.01-6958 | Шайба |
Загрузка ...
|
|
| 23 | Шайба C.8.01-6958 | Шайба |
Загрузка ...
|
|
| 24 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 25 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 26 | Гайка М8-6H.8-5915 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
