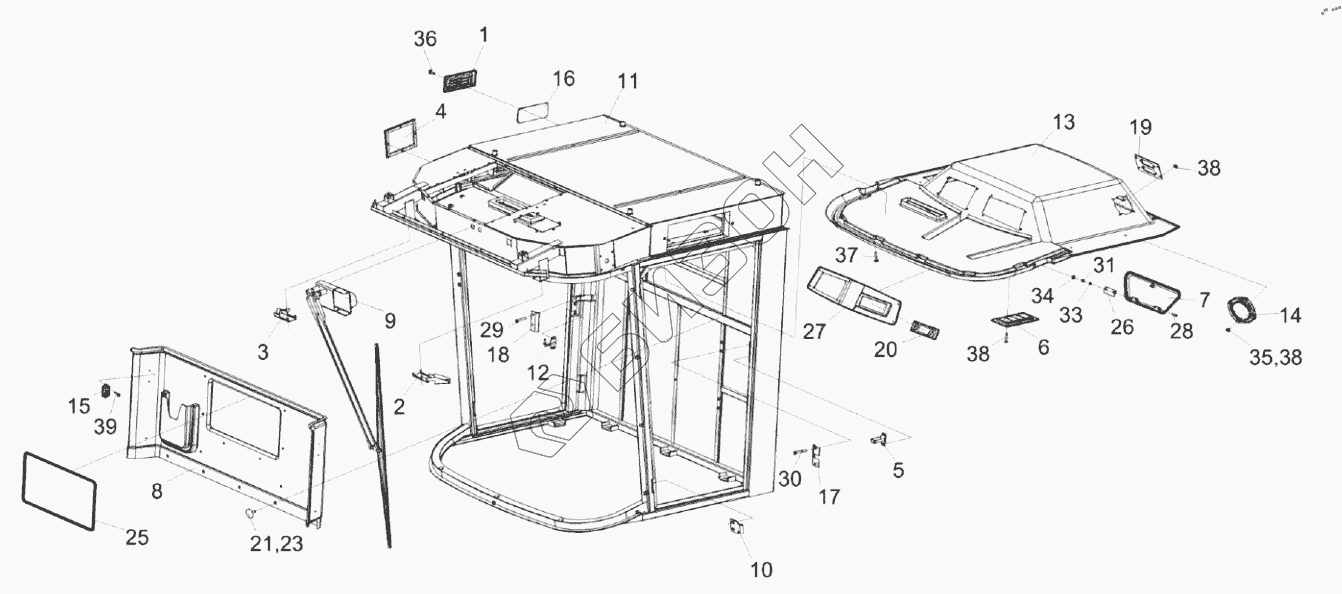

Графический каталог запасных частей к технике: Гомсельмаш KЗС-812. Кабина КЗК-3219-0120010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
25
26
27
28
29
30
31
33
34
35
36
37
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-3219-0120010 | КЗК-3219-0120010 | Кабина |
Загрузка ...
|
|
| 1 | КВК 0120610 | Клапан |
Загрузка ...
|
|
| 2 | КВС-2-0122210 | Кронштейн |
Загрузка ...
|
|
| 3 | КВС-2-0122210-01 | Кронштейн |
Загрузка ...
|
|
| 4 | КГС 0120920 | Крышка |
Загрузка ...
|
|
| 5 | КЗК-12-0120320 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК-12-0120440 | Фильтр |
Загрузка ...
|
|
| 7 | КЗК-12-0120530А | Крышка |
Загрузка ...
|
|
| 8 | КЗК-12-0120750 | Облицовка стенки |
Загрузка ...
|
|
| 9 | КЗК-12-0120810 | Установка стеклоочистителя |
Загрузка ...
|
|
| 10 | КЗК-12-0120860 | Петля |
Загрузка ...
|
|
| 11 | КЗК-3219-0120020 | Каркас |
Загрузка ...
|
|
| 12 | КЗК-3219-0120100 | Кронштейн |
Загрузка ...
|
|
| 13 | КЗК-3219-0120210 | Потолок |
Загрузка ...
|
|
| 14 | СЭУ 0200670 | Крышка |
Загрузка ...
|
|
| 15 | А30.09.011 | Крючок для одежды |
Загрузка ...
|
|
| 16 | КВК 0120089 | Фильтр |
Загрузка ...
|
|
| 17 | КЗК-12-0120008 | Крышка |
Загрузка ...
|
|
| 18 | КЗК-12-0120009 | Крышка |
Загрузка ...
|
|
| 19 | КЗК-12-0120019 | Панель |
Загрузка ...
|
|
| 20 | КЗК-12-0120045 | Крышка |
Загрузка ...
|
|
| 21 | КЗК-12-0120077-02 | Держатель |
Загрузка ...
|
|
| 22 | КЗК-12-0120077-03 | Держатель |
Загрузка ...
|
|
| 23 | КЗК-12-0120078-02 | Фиксатор |
Загрузка ...
|
|
| 24 | КЗК-12-0120078-03 | Фиксатор |
Загрузка ...
|
|
| 25 | КЗК-12-0120089 | Уплотнение |
Загрузка ...
|
|
| 26 | КЗК-12-0131026 | Подкладка |
Загрузка ...
|
|
| 27 | КЗК-3219-0120002 | Панель |
Загрузка ...
|
|
| 28 | Винт B.М4-6eх16-17473 | Винт |
Загрузка ...
|
|
| 29 | Винт B2.М5-6eх30-17475 | Винт |
Загрузка ...
|
|
| 30 | Винт B2.М5-6eх40-17475 | Винт |
Загрузка ...
|
|
| 31 | Гайка М4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 32 | Гайка М8-6G-2526 | Гайка М8-6G-2526 |
Загрузка ...
|
|
| 33 | Шайба 4 65Г-6402 | Шайба 4 65Г – 6402 |
Загрузка ...
|
|
| 34 | Шайба C.4.01-11371 | Шайба |
Загрузка ...
|
|
| 35 | Винт 2-5х2х25.10 - 10620 373762 | Винт |
Загрузка ...
|
|
| 36 | Винт 4,2х19.Ц6.хр.бцв | Винт |
Загрузка ...
|
|
| 37 | Винт 4,2х25.Ц6.хр.бцв | Винт |
Загрузка ...
|
|
| 38 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 39 | Шуруп саморез 3,5х25 | Шуруп саморез 3,5х25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
