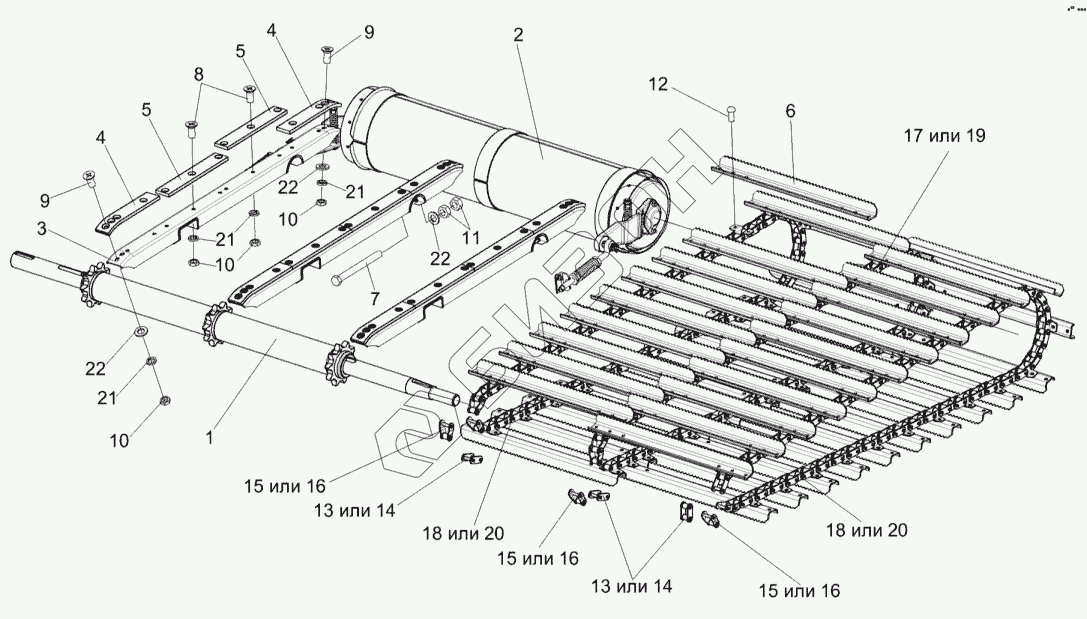

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Камера наклонная. Транспортер КЗК 1777000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
8
9
9
10
10
10
11
12
13
13
14
14
15
15
15
16
16
16
17
18
18
19
20
20
21
21
21
22
22
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
КЗК1777000 КЗК1777000 Транспортер
Загрузка ...
КЗК1777010 КЗК1777010 Цепь крайняя
Загрузка ...
КЗК1777020 КЗК1777020 Цепь средняя
Загрузка ...
КЗК1770050 КЗК1770050 Успокоитель
Загрузка ...
1 КЗК-8-1773000 Вал верхний
Загрузка ...
2 КЗК-8-1776000 Вал нижний
Загрузка ...
3 КЗК1770070 Направляющая
Загрузка ...
4 КЗК1770008 Накладка
Загрузка ...
5 КЗК1770009 Накладка
Загрузка ...
6 КЗК1777401 Гребенка
Загрузка ...
7 БолтМ10-6gх105-7796 Болт М10-6gх105-7796
Загрузка ...
8 В2.М10-6gх22-17475 Винт В2.М10-6gх22-17475
Загрузка ...
9 В2.М10-6gх30-17475 Винт В2.М10-6gх30-17475
Загрузка ...
10 ГайкаM10-6G-2526 Гайка M10-6G-2526
Загрузка ...
11 ГайкаM10-6G-5915 Гайка M10-6G-5915
Загрузка ...
12 8х18-10299 Заклепка 8х18-10299
Загрузка ...
13 С-ТРД-38-46 Звено С-ТРД-38-46
Загрузка ...
14 С-ТРД-38-4600 Звено С-ТРД-38-4600
Загрузка ...
15 П-ТРД-38-46 Звено П-ТРД-38-46
Загрузка ...
16 П-ТРД-38-4600 Звено П-ТРД-38-4600
Загрузка ...
17 ТРД-38-46-1-8-2 Цепь ТРД-38-46-1-8-2
Загрузка ...
18 ТРД-38-46-1-8-4 Цепь ТРД-38-46-1-8-4
Загрузка ...
19 ТРД-38-4600-1-2-8-2 Цепь ТРД-38-4600-1-2-8-2
Загрузка ...
20 ТРД-38-4600-1-2-8-4 Цепь ТРД-38-4600-1-2-8-4
Загрузка ...
21 Шайба10Т65Г-6402 Шайба 10Т.65Г-6402
Загрузка ...
22 ШайбаС.10.01-11371 Шайба С.10.01-11371
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
