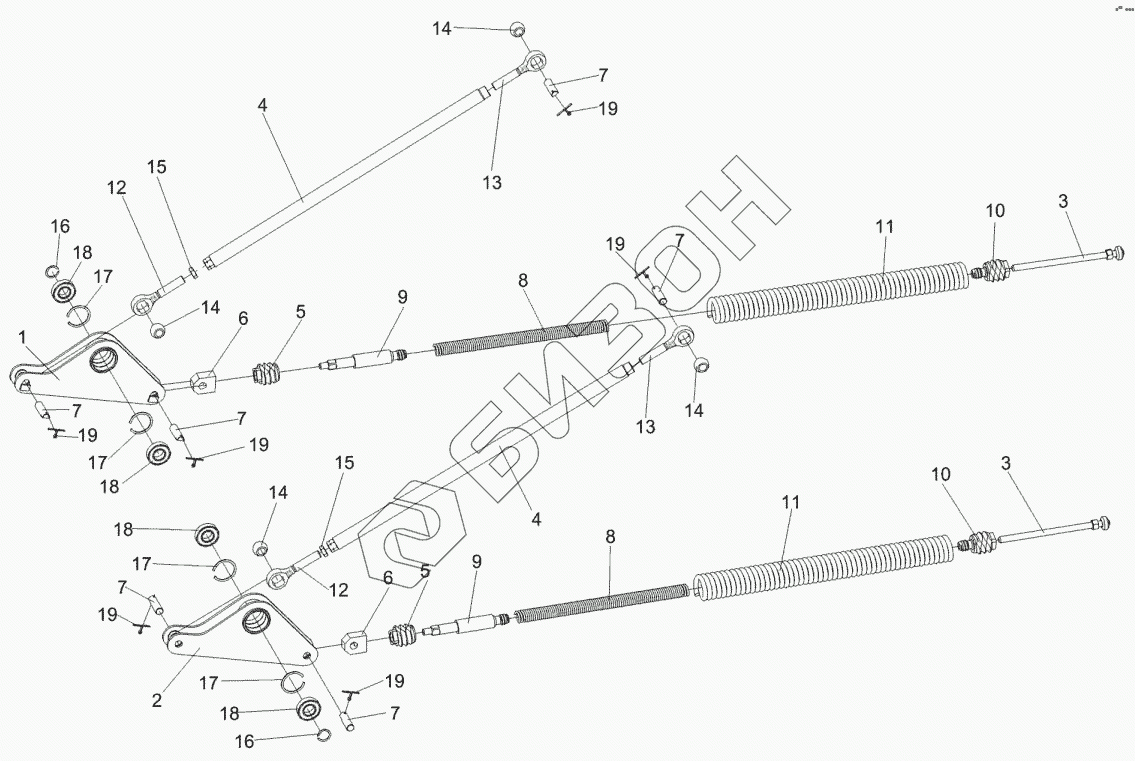

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Механизм продольного копирования КЗК-812-1805000
1
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-812-1805200 | КЗК-812-1805200 | Блок пружин |
Загрузка ...
|
|
| КЗК1775040 | КЗК1775040 | Тяга |
Загрузка ...
|
|
| КЗК-812-1805000 | КЗК-812-1805000 | Механизм продольного копирования |
Загрузка ...
|
|
| 1 | КЗК-812-1805010 | Рычаг |
Загрузка ...
|
|
| 2 | КЗК-812-1805010-01 | Рычаг |
Загрузка ...
|
|
| 3 | КЗК1775020 | Винт |
Загрузка ...
|
|
| 4 | КЗК1775050 | Стяжка |
Загрузка ...
|
|
| 5 | КЗК1775201 | Пробка |
Загрузка ...
|
|
| 6 | КЗК1775406 | Головка |
Загрузка ...
|
|
| 7 | КЗК1775601 | Палец |
Загрузка ...
|
|
| 8 | КЗК-12-1808603 | Пружина |
Загрузка ...
|
|
| 9 | КЗК-812-1805601 | Тяга |
Загрузка ...
|
|
| 10 | КЗК-12-1808606 | Пробка |
Загрузка ...
|
|
| 11 | КИЛ0126625-03 | Пружина |
Загрузка ...
|
|
| 12 | ПКК0451603 | Головка |
Загрузка ...
|
|
| 13 | ПКК0451603-01 | Головка |
Загрузка ...
|
|
| 14 | 6-12Ж26015 | Шар |
Загрузка ...
|
|
| 15 | ГайкаM20-6G-2526 | Гайка M20-6G-2526 |
Загрузка ...
|
|
| 16 | В30-13942 | Кольцо |
Загрузка ...
|
|
| 17 | В62-13943 | Кольцо |
Загрузка ...
|
|
| 18 | 60206-7242 | Подшипник |
Загрузка ...
|
|
| 19 | 5х32-397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
