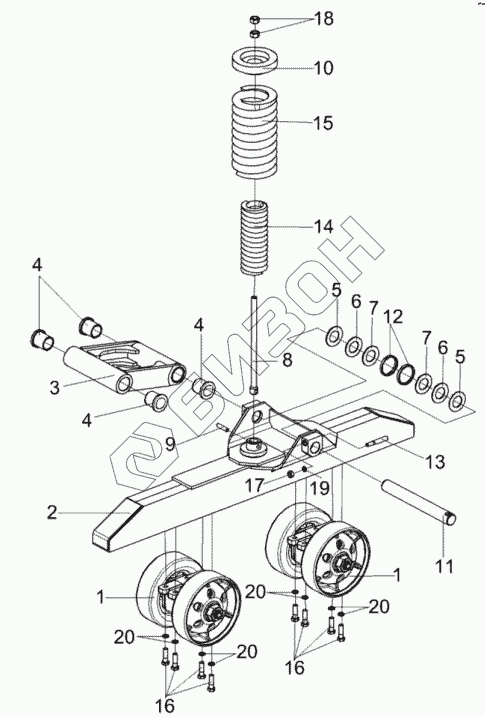

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка каретки передней КЗК-812-0152000
1
1
2
3
4
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-812-0152030 | КЗК-812-0152030 | Траверса |
Загрузка ...
|
|
| КЗК-812-0152000 | КЗК-812-0152000 | Установка каретки передней |
Загрузка ...
|
|
| 1 | КЗК-812-0152010 | Каток опорный |
Загрузка ...
|
|
| 2 | КЗК-812-0152020 | Рама |
Загрузка ...
|
|
| 3 | КЗК-812-0152060 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-812-0153003 | Втулка |
Загрузка ...
|
|
| 5 | КЗК-812-0152412 | Прокладка |
Загрузка ...
|
|
| 6 | КЗК-812-0152412-01 | Прокладка |
Загрузка ...
|
|
| 7 | КЗК-812-0152412-02 | Прокладка |
Загрузка ...
|
|
| 8 | КЗК-812-0152601 | Стяжка |
Загрузка ...
|
|
| 9 | КЗК-812-0152602 | Штифт |
Загрузка ...
|
|
| 10 | КЗК-812-0152605 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-812-0152607 | Ось |
Загрузка ...
|
|
| 12 | КЗК-812-0152801 | Втулка |
Загрузка ...
|
|
| 13 | КЗК-812-0153601 | Клин |
Загрузка ...
|
|
| 14 | ГХ21.00.00.00.603 | Пружина |
Загрузка ...
|
|
| 15 | ГХ21.00.00.00.604 | Пружина |
Загрузка ...
|
|
| 16 | БолтМ16х1.5-6gх55-7798 | Болт М16х1.5-6gх55-7798 |
Загрузка ...
|
|
| 17 | ГайкаM14-6G-5915 | Гайка M14-6G-5915 |
Загрузка ...
|
|
| 18 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба14Т65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба16Т65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
