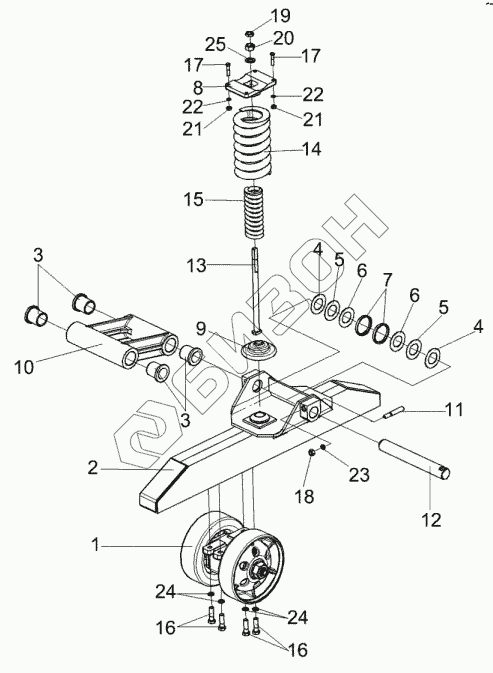

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка каретки задней КЗК-812-0153000
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
21
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-812-0153020 | КЗК-812-0153020 | Траверса |
Загрузка ...
|
|
| КЗК-812-0153000 | КЗК-812-0153000 | Установка каретки задней |
Загрузка ...
|
|
| 1 | КЗК-812-0153010 | Каток опорный |
Загрузка ...
|
|
| 2 | КЗК-812-0153020 | Траверса |
Загрузка ...
|
|
| 3 | КЗК-812-0153003 | Втулка |
Загрузка ...
|
|
| 4 | КЗК-812-0152412 | Прокладка |
Загрузка ...
|
|
| 5 | КЗК-812-0152412-01 | Прокладка |
Загрузка ...
|
|
| 6 | КЗК-812-0152412-02 | Прокладка |
Загрузка ...
|
|
| 7 | КЗК-812-0152801 | Втулка |
Загрузка ...
|
|
| 8 | КЗК-812-0153102 | Подушка |
Загрузка ...
|
|
| 9 | КЗК-812-0153103 | Стакан |
Загрузка ...
|
|
| 10 | КЗК-812-0153301 | Траверса |
Загрузка ...
|
|
| 11 | КЗК-812-0153601 | Клин |
Загрузка ...
|
|
| 12 | КЗК-812-0153603 | Ось |
Загрузка ...
|
|
| 13 | КЗК-812-0153605 | Винт |
Загрузка ...
|
|
| 14 | СКГ60057К | Пружина |
Загрузка ...
|
|
| 15 | КСП6875 | Пружина |
Загрузка ...
|
|
| 16 | БолтМ16х1.5-6gх50-7798 | Болт М16х1.5-6gх50-7798 |
Загрузка ...
|
|
| 17 | БолтМ10-6gх45-7798 | Болт М10-6gх45-7798 |
Загрузка ...
|
|
| 18 | ГайкаM14-6G-5915 | Гайка M14-6G-5915 |
Загрузка ...
|
|
| 19 | ГайкаМ20х1,5-6G-2526 | Гайка М20х1,5-6G-2526 |
Загрузка ...
|
|
| 20 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаM10-6G-5915 | Гайка M10-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба10Т65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба14Т65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба16Т65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 25 | ШайбаС.20.01-11371 | Шайба С.20.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
