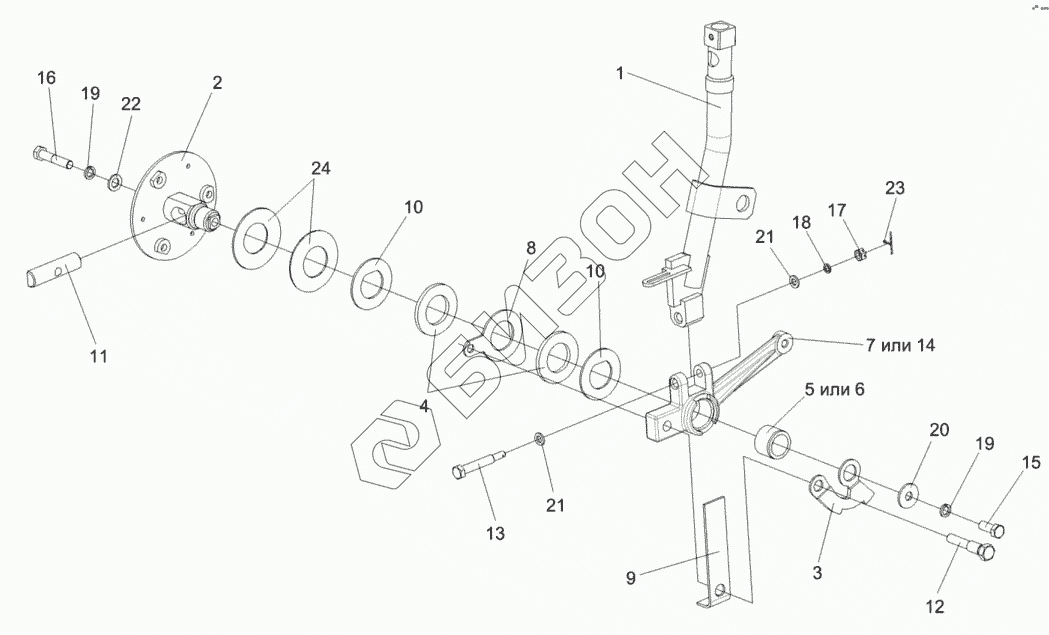

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Рычаг КЗК-12-0119920А
/218.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0300910 | УЭС0300910 | Ось |
Загрузка ...
|
|
| УЭС0300950 | УЭС0300950 | Рычаг |
Загрузка ...
|
|
| КЗК-12-0119920А | КЗК-12-0119920А | Рычаг |
Загрузка ...
|
|
| 1 | КЗК-12-0119930Б | Рычаг |
Загрузка ...
|
|
| 2 | УЭС0300920 | Ось |
Загрузка ...
|
|
| 3 | КЗК-12-0122408А | Сектор |
Загрузка ...
|
|
| 4 | УЭС0300001 | Накладка |
Загрузка ...
|
|
| 5 | УЭС0300002А | Втулка |
Загрузка ...
|
|
| 6 | УЭС0300208 | Втулка |
Загрузка ...
|
|
| 7 | УЭС0300301 | Рычаг |
Загрузка ...
|
|
| 8 | УЭС0300401 | Шайба сцепления |
Загрузка ...
|
|
| 9 | УЭС0300405 | Пружина |
Загрузка ...
|
|
| 10 | УЭС0300407 | Шайба |
Загрузка ...
|
|
| 11 | УЭС0300623 | Вороток |
Загрузка ...
|
|
| 12 | УЭС0300624 | Болт |
Загрузка ...
|
|
| 13 | УЭС0300659 | Болт |
Загрузка ...
|
|
| 14 | УЭС0301301 | Рычаг |
Загрузка ...
|
|
| 15 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 16 | БолтМ8-6eх40-7796 | Болт М8-6eх40-7796 |
Загрузка ...
|
|
| 17 | ГайкаМ6-6G-5919 | Гайка М6-6G-5919 |
Загрузка ...
|
|
| 18 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаС8.01-6958 | Шайба С8.01-6958 |
Загрузка ...
|
|
| 21 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 23 | Шплинт1,6х12-397 | Шплинт 1,6х12-397 |
Загрузка ...
|
|
| 24 | I-1-3-60х30х1,5х2,0-3057 | Пружина тарельчатая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
