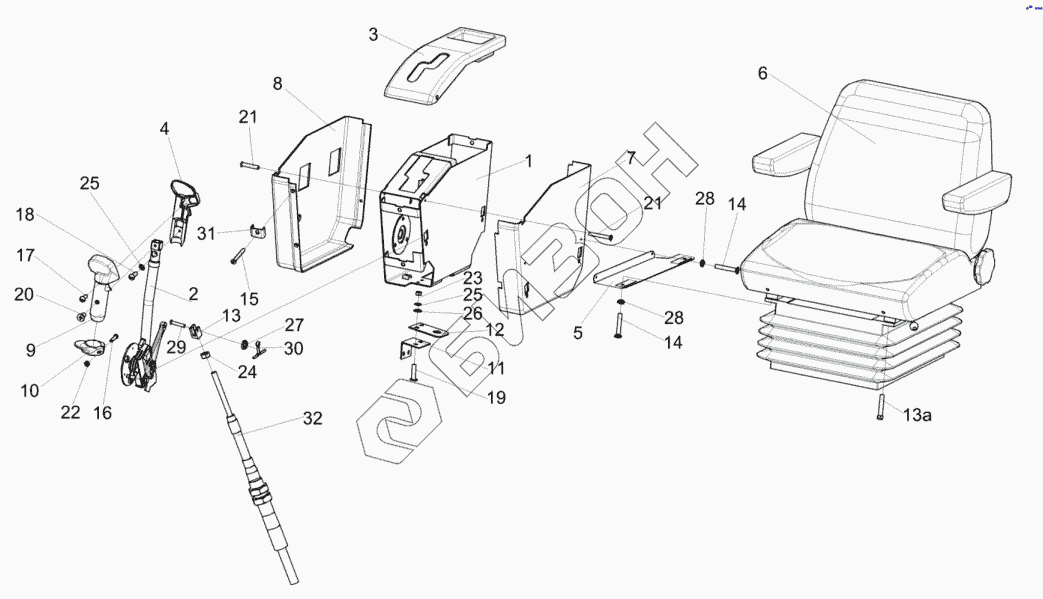

Графический каталог запасных частей к технике: Гомсельмаш КЗС-812С. Сиденье КЗК-12-0119290Б
/217.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13а
14
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0119290Б | КЗК-12-0119290Б | Сиденье |
Загрузка ...
|
|
| КЗК-12-0119890А | КЗК-12-0119890А | Блок управления |
Загрузка ...
|
|
| 1 | КЗК-12-0119900А | Корпус |
Загрузка ...
|
|
| 2 | КЗК-12-0119920А | Рычаг |
Загрузка ...
|
|
| 3 | КЗК-12-0122040 | Крышка |
Загрузка ...
|
|
| 4 | КЗК-12-0122080 | Корпус |
Загрузка ...
|
|
| 5 | КЗК-12-0122100А | Кронштейн |
Загрузка ...
|
|
| 6 | 80-6800010-01 | Сиденье |
Загрузка ...
|
|
| 7 | КЗК-12-0119049 | Кожух |
Загрузка ...
|
|
| 8 | КЗК-12-0119051 | Кожух |
Загрузка ...
|
|
| 9 | КЗК-12-0119053 | Корпус |
Загрузка ...
|
|
| 10 | КЗК-12-0119054 | Упор |
Загрузка ...
|
|
| 11 | КЗК-12-0122415 | Уголок |
Загрузка ...
|
|
| 12 | КЗК-12-0122418 | Пластина |
Загрузка ...
|
|
| 13 | УЭС0301601-01 | Вилка |
Загрузка ...
|
|
| 13а | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 14 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 15 | Винт2-5х2х25-10620 | Винт 2-5х2х25-10620 |
Загрузка ...
|
|
| 16 | ВинтВ.М3-6eх20-17473 | Винт В.М3-6eх20-17473 |
Загрузка ...
|
|
| 17 | ВинтВ.М4-6eх12-17473 | Винт В.М4-6eх12-17473 |
Загрузка ...
|
|
| 18 | ВинтВ.М5-6eх12-17473 | Винт В.М5-6eх12-17473 |
Загрузка ...
|
|
| 19 | ВинтВ.М5-6ех14-17473 | Винт В.М5-6ех14-17473 |
Загрузка ...
|
|
| 20 | ВинтВ2.М5-6eх12-17475 | Винт В2.М5-6eх12-17475 |
Загрузка ...
|
|
| 21 | ВинтВ2.М8-6ех16-17475 | Винт В2.М8-6ех16-17475 |
Загрузка ...
|
|
| 22 | ГайкаМ3-6G-5927 | Гайка М3-6G-5927 |
Загрузка ...
|
|
| 23 | ГайкаМ5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 24 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 25 | Шайба5.65Г-6402 | Шайба 5.65Г-6402 |
Загрузка ...
|
|
| 26 | ШайбаА5.01-6958 | Шайба А5.01-6958 |
Загрузка ...
|
|
| 27 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 28 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 29 | 6-6b12х30-9650 | Ось 6-6 b12х30-9650 |
Загрузка ...
|
|
| 30 | Шплинт1,6х16-397 | Шплинт 1,6х16-397 |
Загрузка ...
|
|
| 31 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 32 | 113-075-06000 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
