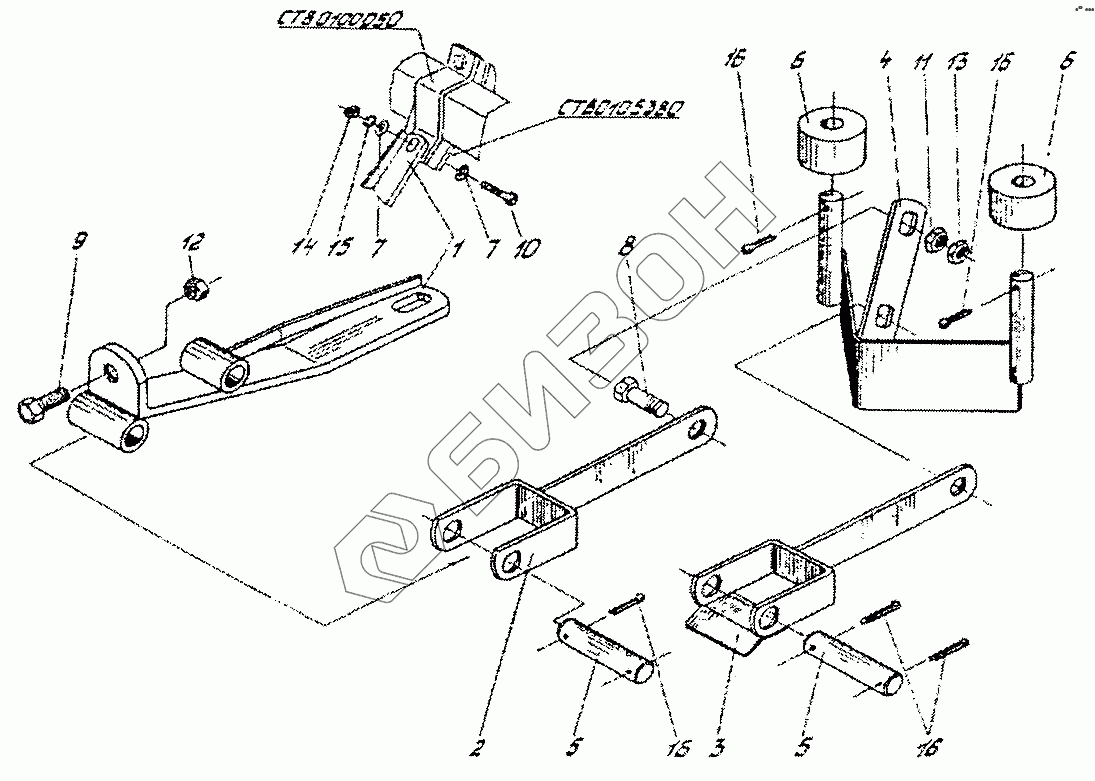

Графический каталог запасных частей к технике: Гомсельмаш СТВ-12. Комкоотвод (СТВ0105090)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
СТВ0105090 СТВ0105090 Комкоотвод
Загрузка ...
1 СТВ0105100 Рычаг
Загрузка ...
2 СТВ0105110 Тяга
Загрузка ...
3 СТВ0105110-01 Тяга
Загрузка ...
4 СТВ0105120 Комкоотвод
Загрузка ...
5 СТВ0105631 Ось
Загрузка ...
6 СТВ0105632 Груз
Загрузка ...
7 КУЖ0201422 Шайба специальная
Загрузка ...
8 [Болт М10-6gх30-7796] Болт М10-6gх30-7796
Загрузка ...
9 [Болт М12-6gх30-7796] Болт М12-6gх30-7796
Загрузка ...
10 [Болт М16х1,5-6gх60-7796] Болт М16х1,5-6gх60-7796
Загрузка ...
11 [Гайка М10-6g-5915] Гайка М10-6g-5915
Загрузка ...
12 [Гайка М12-6g-5915] Гайка М12-6g-5915
Загрузка ...
13 [Гайка М10-6g-5916] Гайка М10-6g-5916
Загрузка ...
14 [Гайка М16х1,5-6g-5916] Гайка М16х1,5-6g-5916
Загрузка ...
15 [Шайба 16.65Г-6402] Шайба 16.65Г-6402
Загрузка ...
16 [Шплинт 3,2х32-397] Шплинт 3,2х32-397
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
