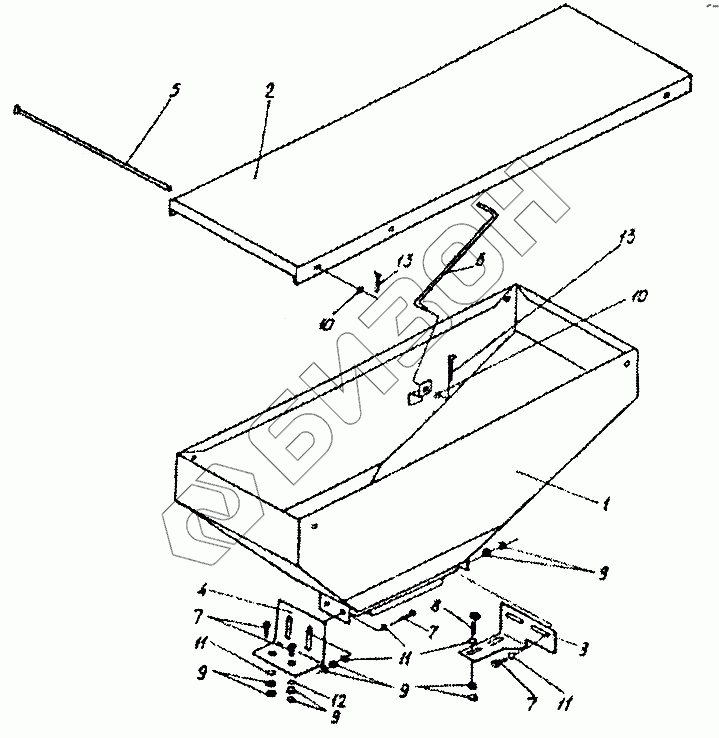

Графический каталог запасных частей к технике: Гомсельмаш СТВ-12. Бункер (СТВ0105290)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
7
8
9
9
9
9
10
10
11
11
11
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 СТВ0105290 Бункер
Загрузка ...
2 СТВ0105419 Крышка
Загрузка ...
3 СТВ0105476 Кронштейн
Загрузка ...
4 СТВ0105477 Кронштейн
Загрузка ...
5 СТВ0105647 Ось
Загрузка ...
6 СТВ0105648 Фиксатор
Загрузка ...
7 [Болт М8-6gх25-7796] Болт М8-6gх25-7796
Загрузка ...
8 [Болт М8-6gх65-7796] Болт М8-6gх65-7796
Загрузка ...
9 [Гайка М8-6g-5915] Гайка М8-6g-5915
Загрузка ...
10 [Шайба А6.01-6958] Шайба А6.01-6958
Загрузка ...
11 [Шайба А8.01-6958] Шайба А8.01-6958
Загрузка ...
12 [Шайба 8.01-11371] Шайба 8.01-11371
Загрузка ...
13 [Шплинт 1,6х12-397] Шплинт 1,6х12-397
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
