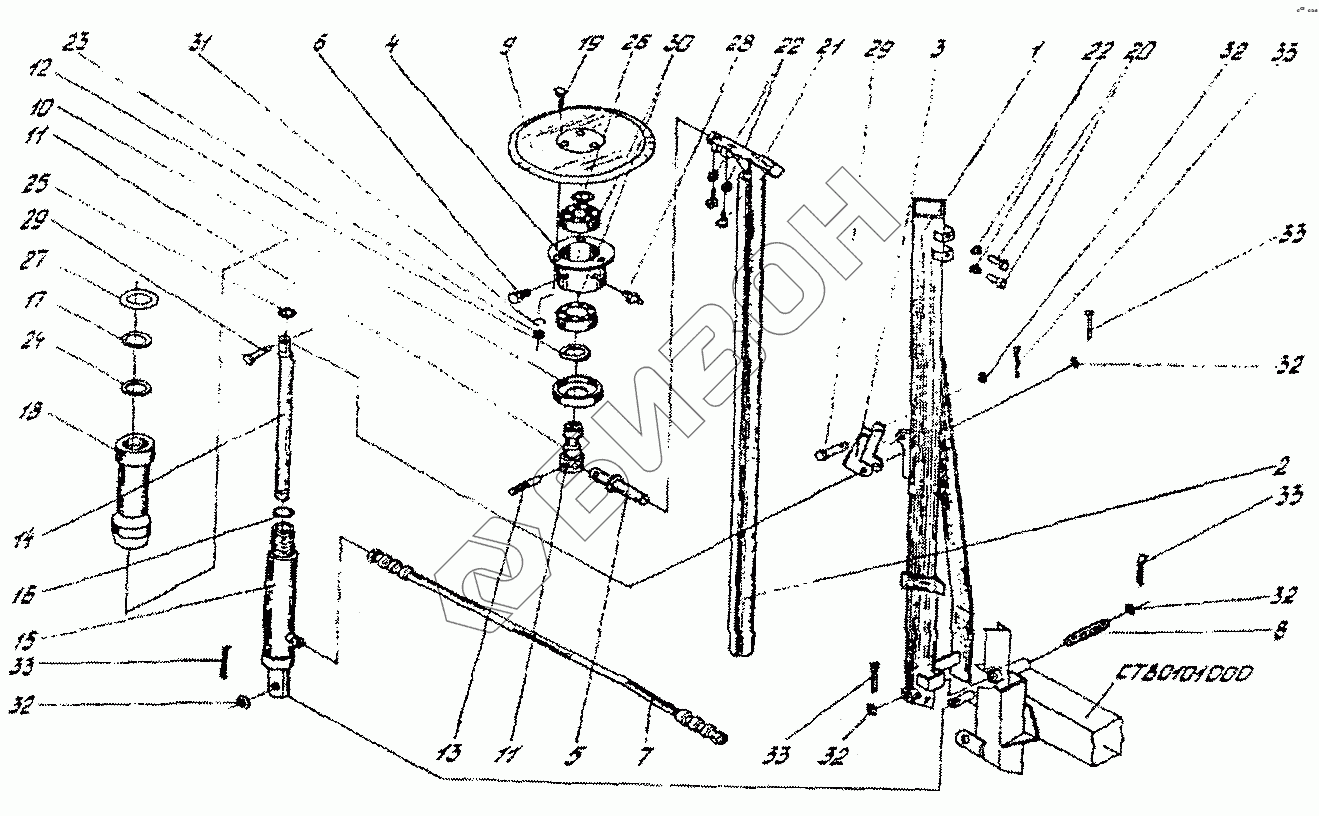

Графический каталог запасных частей к технике: Гомсельмаш СТВ-12. Маркер (СТВ0107000)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СТВ0107110 | СТВ0107110 | Опора |
Загрузка ...
|
|
| СТВ0107000 | СТВ0107000 | Маркер |
Загрузка ...
|
|
| СТВ0107080 | СТВ0107080 | Диск |
Загрузка ...
|
|
| Н.20.10.000-07 | Н.20.10.000-07 | Гидроцилиндр |
Загрузка ...
|
|
| 1 | СТВ0107010 | Планка |
Загрузка ...
|
|
| 2 | СТВ0107020 | Планка |
Загрузка ...
|
|
| 3 | СТВ0107040 | Серьга |
Загрузка ...
|
|
| 4 | СТВ0107090 | Корпус |
Загрузка ...
|
|
| 5 | СТВ0107100 | Планка |
Загрузка ...
|
|
| 6 | КУЖ0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 7 | Н.036.87.01.150 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | СТВ0100602 | Ось |
Загрузка ...
|
|
| 9 | СТВ0107407 | Диск |
Загрузка ...
|
|
| 10 | СТВ0107408 | Колпак |
Загрузка ...
|
|
| 11 | СТВ0107605 | Ось |
Загрузка ...
|
|
| 12 | КИС0614804 | Корпус |
Загрузка ...
|
|
| 13 | УЭС0103629 | Штырь |
Загрузка ...
|
|
| 14 | Н.20.10.010 | Цилиндр |
Загрузка ...
|
|
| 15 | Н.20.10.020 | Плунжер |
Загрузка ...
|
|
| 16 | Н.20.10.006 | Кольцо |
Загрузка ...
|
|
| 17 | Н.20.10.007 | Кольцо защитное |
Загрузка ...
|
|
| 18 | Н.20.10.008 | Головка цилиндра |
Загрузка ...
|
|
| 19 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 20 | [Болт М12-6gх45-7796] | Болт М12-6gх45-7796 |
Загрузка ...
|
|
| 21 | [Винт ВМ12-6gх30-1485] | Винт ВМ12-6gх30-1485 |
Загрузка ...
|
|
| 22 | [Гайка М12-6g-2526] | Гайка М12-6g-2526 |
Загрузка ...
|
|
| 23 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 24 | [Кольцо 040-048-46-1-2-9833] | Кольцо 040-048-46-1-2-9833 |
Загрузка ...
|
|
| 25 | [Кольцо 055-060-33-2-2-9833] | Кольцо 055-060-33-2-2-9833 |
Загрузка ...
|
|
| 26 | [Кольцо В20-13942] | Кольцо В20-13942 |
Загрузка ...
|
|
| 27 | [Манжета грязесъемная 2-40-4] | Манжета грязесъемная 2-40-4 |
Загрузка ...
|
|
| 28 | [Масленка 1.1-19853] | Масленка 1.1-19853 |
Загрузка ...
|
|
| 29 | [Ось 6-20В12х50-9650] | Ось 6-20В12х50-9650 |
Загрузка ...
|
|
| 30 | [Подшипник 180204-8882] | Подшипник 180204-8882 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
