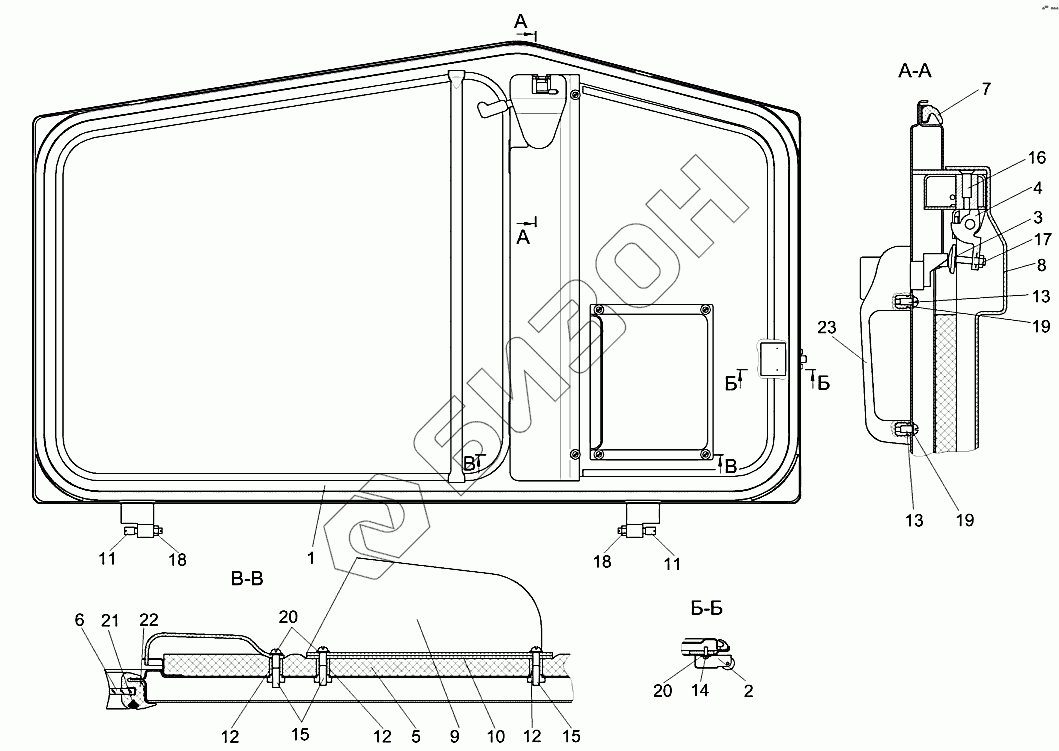

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Дверь кабины УЭС 0200240А-01
/60.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
13
13
14
15
15
16
17
18
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0200240А-01 | УЭС0200240А-01 | Дверь |
Загрузка ...
|
|
| 1 | УЭС0200510А-01 | Каркас двери |
Загрузка ...
|
|
| 2 | УЭС0200800 | Фиксатор |
Загрузка ...
|
|
| 3 | УЭС0201420 | Упор |
Загрузка ...
|
|
| 4 | 80-6105050 | Замок |
Загрузка ...
|
|
| 5 | УЭС0200002А | Облицовка |
Загрузка ...
|
|
| 6 | УЭС0200034 | Стекло |
Загрузка ...
|
|
| 7 | УЭС0200035 | Уплотнитель двери |
Загрузка ...
|
|
| 8 | УЭС0200066А | Щиток |
Загрузка ...
|
|
| 9 | РСМ-10.04.20.075Б | Ящик |
Загрузка ...
|
|
| 10 | РСМ-10.04.20.083 | Накладка |
Загрузка ...
|
|
| 11 | РСМ10.04.20.602А | Болт |
Загрузка ...
|
|
| 12 | РСМ10.04.20.806 | Втулка |
Загрузка ...
|
|
| 13 | ВинтВМ4-6ех12-17473 | Винт ВМ4-6ех12-17473 |
Загрузка ...
|
|
| 14 | ВинтВМ6-6ех18-17473 | Винт ВМ6-6ех18-17473 |
Загрузка ...
|
|
| 15 | ВинтВМ6-6ех30-17473 | Винт ВМ6-6ех30-17473 |
Загрузка ...
|
|
| 16 | ВинтВ2М8-6ех25-17475 | Винт В2 М8-6ех25-17475 |
Загрузка ...
|
|
| 17 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 18 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 21 | УЭС0201055 | Замок уплотнителя |
Загрузка ...
|
|
| 22 | УЭС0202003 | Уплотнитель стекла |
Загрузка ...
|
|
| 23 | 80-6105300-А1 | Ручка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
