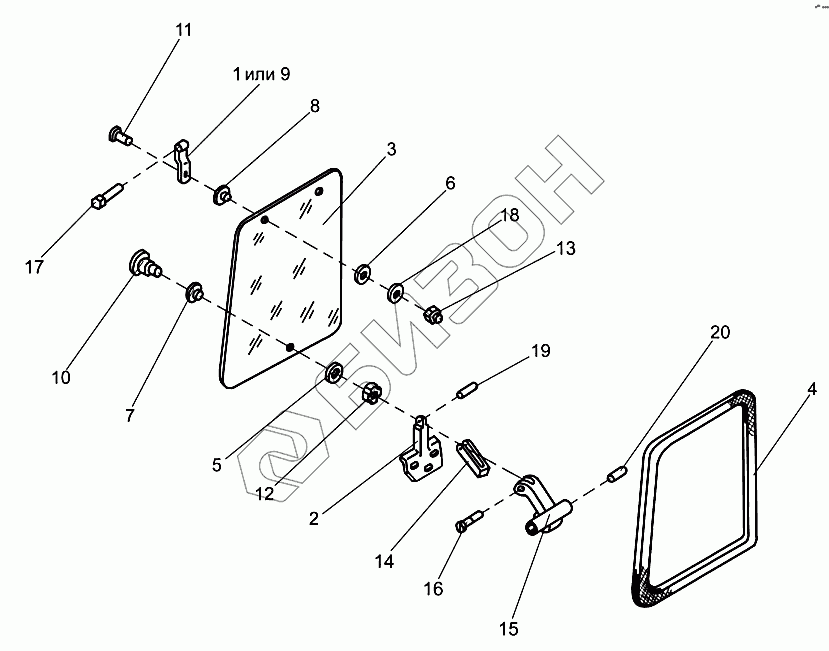

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Установка форточки УЭС 0200320-01
/59.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0200330 | УЭС0200330 | Фиксатор форточки |
Загрузка ...
|
|
| УЭС0200320-01 | УЭС0200320-01 | Форточка |
Загрузка ...
|
|
| 1 | УЭС0200820-01 | Петля |
Загрузка ...
|
|
| 2 | УЭС0200830А | Кронштейн |
Загрузка ...
|
|
| 3 | УЭС0200004 | Стекло |
Загрузка ...
|
|
| 4 | УЭС0200031-01 | Уплотнитель |
Загрузка ...
|
|
| 5 | УЭС0200085 | Шайба |
Загрузка ...
|
|
| 6 | УЭС0200085-01 | Шайба |
Загрузка ...
|
|
| 7 | УЭС0200086 | Втулка |
Загрузка ...
|
|
| 8 | УЭС0200086-01 | Втулка |
Загрузка ...
|
|
| 9 | УЭС0200305-01 | Петля |
Загрузка ...
|
|
| 10 | УЭС0200601 | Винт |
Загрузка ...
|
|
| 11 | УЭС0200605 | Винт |
Загрузка ...
|
|
| 12 | УЭС0200607 | Гайка |
Загрузка ...
|
|
| 13 | ПКК0200625-01 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 14 | А37.04.051 | Ручка |
Загрузка ...
|
|
| 15 | А37.04.052 | Рычаг |
Загрузка ...
|
|
| 16 | ВинтВМ5-6ех14-17473 | Винт ВМ5-6ех14-17473 |
Загрузка ...
|
|
| 17 | ВинтМ8-6ех50-11738 | Винт М8-6ех50-11738 |
Загрузка ...
|
|
| 18 | ШайбаА10.01-6958 | Шайба А10.01-6958 |
Загрузка ...
|
|
| 19 | Штифт5h11х14-10774 | Штифт 5h11х14-10774 |
Загрузка ...
|
|
| 20 | Штифт5h11х25-10774 | Штифт 5h11х25-10774 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
