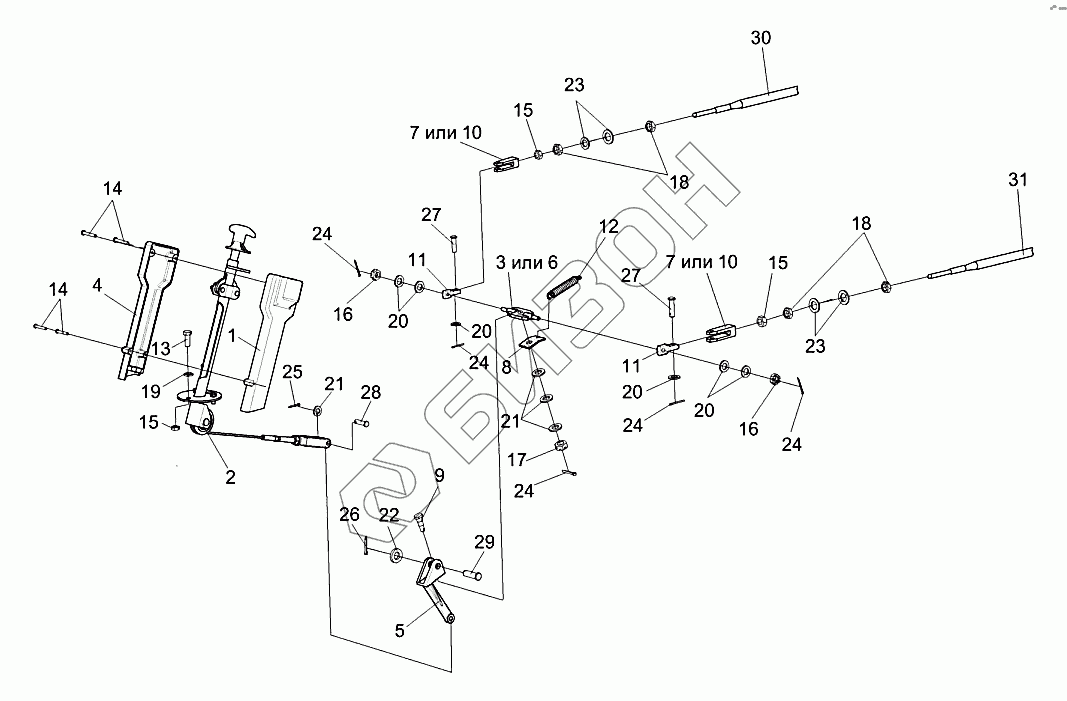

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Установка колонки привода УЭС 0300710-01
/75.gif)
1
2
3
4
5
6
7
7
8
9
10
10
11
11
12
13
14
14
15
15
15
16
16
17
18
18
19
20
20
20
20
21
21
22
23
23
24
24
24
24
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-8-0300000 | УЭС-8-0300000 | Площадка управления |
Загрузка ...
|
|
| 1 | УЭС0300270 | Крышка |
Загрузка ...
|
|
| 2 | УЭС0300710-01 | Колонка привода |
Загрузка ...
|
|
| 3 | РСМ10.04.15.130 | Качалка |
Загрузка ...
|
|
| 4 | УЭС0300087 | Крышка |
Загрузка ...
|
|
| 5 | УЭС0300205-01 | Рычаг |
Загрузка ...
|
|
| 6 | УЭС0300308 | Качалка |
Загрузка ...
|
|
| 7 | УЭС0300325 | Вилка |
Загрузка ...
|
|
| 8 | УЭС0300522 | Пластина |
Загрузка ...
|
|
| 9 | УЭС0300626 | Ось |
Загрузка ...
|
|
| 10 | УЭС0300686 | Вилка |
Загрузка ...
|
|
| 11 | УЭС0302611 | Сухарик |
Загрузка ...
|
|
| 12 | РСМ10.04.13.606Б | Пружина |
Загрузка ...
|
|
| 13 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 14 | ВинтB.М4-6eх25-17473 | Винт B.М4-6eх25-17473 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6G-5919 | Гайка М8-6G-5919 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6G-5919 | Гайка М10-6G-5919 |
Загрузка ...
|
|
| 18 | ГайкаМ18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 |
Загрузка ...
|
|
| 19 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 20 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 21 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаC.14.01-11371 | Шайба C.14.01-11371 |
Загрузка ...
|
|
| 23 | ШайбаC.18.01-11371 | Шайба C.18.01-11371 |
Загрузка ...
|
|
| 24 | Шплинт2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 25 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 26 | Шплинт4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
|
| 27 | 6-8b12х30-9650 | Ось 6-8 b12х30-9650 |
Загрузка ...
|
|
| 28 | 6-10b12х36-9650 | Ось 6-10 b12х36-9650 |
Загрузка ...
|
|
| 29 | 6-14b12х45-9650 | Ось 6-14 b12х45-9650 |
Загрузка ...
|
|
| 30 | 113-075-02900 | Трос дистанционного управления |
Загрузка ...
|
|
| 31 | 113-075-04000 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
