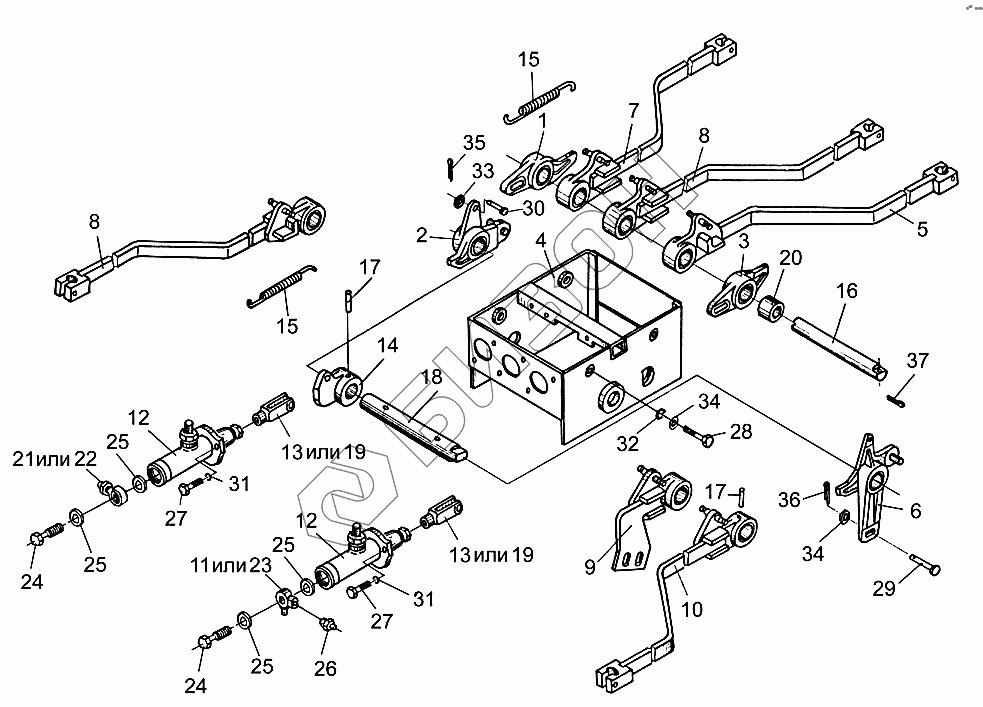

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Привод УЭС 0300610А
/74.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
12
12
12
13
13
14
15
15
16
17
17
18
19
19
20
21
22
23
24
24
25
25
25
25
26
27
27
28
29
30
31
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0302300 | УЭС0302300 | Главный цилиндр |
Загрузка ...
|
|
| УЭС0300610А | УЭС0300610А | Привод |
Загрузка ...
|
|
| УЭС0302400 | УЭС0302400 | Привод |
Загрузка ...
|
|
| 1 | УЭС0300360А | Рычаг |
Загрузка ...
|
|
| 2 | УЭС0300370А | Рычаг |
Загрузка ...
|
|
| 3 | УЭС0300380А | Рычаг |
Загрузка ...
|
|
| 4 | УЭС0300620А | Кронштейн |
Загрузка ...
|
|
| 5 | УЭС0300640А | Рычаг |
Загрузка ...
|
|
| 6 | УЭС0300660А | Рычаг |
Загрузка ...
|
|
| 7 | УЭС0300670А | Рычаг |
Загрузка ...
|
|
| 8 | УЭС0300680А | Рычаг |
Загрузка ...
|
|
| 9 | УЭС0300690А | Рычаг |
Загрузка ...
|
|
| 10 | УЭС0302090А | Рычаг |
Загрузка ...
|
|
| 11 | УЭС0302450 | Угольник |
Загрузка ...
|
|
| 12 | РСМ-10.04.14.150 | Главный цилиндр |
Загрузка ...
|
|
| 12 | ЕДЦГ073.000-03 | Главный цилиндр |
Загрузка ...
|
|
| 12 | Т22160 | Цилиндр главный привода тормозов |
Загрузка ...
|
|
| 13 | УЭС0300326 | Вилка |
Загрузка ...
|
|
| 14 | УЭС0300332А | Рычаг |
Загрузка ...
|
|
| 15 | УЭС0300609А | Пружина |
Загрузка ...
|
|
| 16 | УЭС0300612 | Ось |
Загрузка ...
|
|
| 17 | УЭС0300663 | Штифт |
Загрузка ...
|
|
| 18 | УЭС0300664 | Вал |
Загрузка ...
|
|
| 19 | УЭС0300684 | Вилка |
Загрузка ...
|
|
| 20 | УЭС0300828 | Втулка |
Загрузка ...
|
|
| 21 | УЭС0302612 | Угольник |
Загрузка ...
|
|
| 22 | РСМ-10.04.14.307 | Угольник |
Загрузка ...
|
|
| 23 | 54-30166 | Угольник |
Загрузка ...
|
|
| 24 | 54-60303 | Болт |
Загрузка ...
|
|
| 25 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 26 | ВК12Б | Выключатель света «стоп» гидравлический |
Загрузка ...
|
|
| 27 | БолтМ8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 28 | БолтМ10-6ех20-7796 | Болт М10-6ех20-7796 |
Загрузка ...
|
|
| 29 | 6-10b12х36-9650 | Ось 6-10 b12х36-9650 |
Загрузка ...
|
|
| 30 | 6-8b12х30-9650 | Ось 6-8 b12х30-9650 |
Загрузка ...
|
|
| 31 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 32 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 33 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 34 | ШайбаС.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 35 | Шплинт2х18-397 | Шплинт 2х18-397 |
Загрузка ...
|
|
| 36 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 37 | Шплинт5х32-397 | Шплинт 5х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
