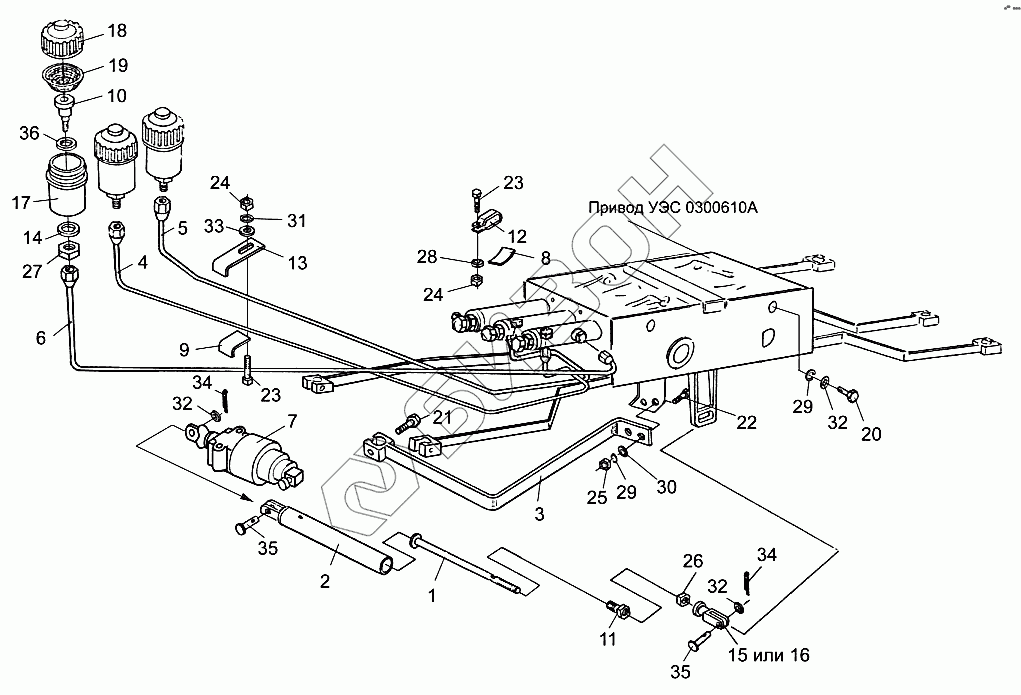

Графический каталог запасных частей к технике: Гомсельмаш УЭС-280. Установка трубопроводов площадки управления
/73.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
30
31
32
32
32
33
34
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0302100-01 | УЭС0302100-01 | Тяга |
Загрузка ...
|
|
| УЭС-8-0300000 | УЭС-8-0300000 | Площадка управления |
Загрузка ...
|
|
| 1 | УЭС0302050 | Тяга |
Загрузка ...
|
|
| 2 | УЭС0302110 | Корпус |
Загрузка ...
|
|
| 3 | УЭС0302130-01 | Рычаг |
Загрузка ...
|
|
| 4 | УЭС0302160 | Трубопровод |
Загрузка ...
|
|
| 5 | УЭС0302170 | Трубопровод |
Загрузка ...
|
|
| 6 | УЭС0302180 | Трубопровод |
Загрузка ...
|
|
| 7 | УЭС-7-0800470 | Кран тормозной |
Загрузка ...
|
|
| 8 | УЭС0300049 | Прокладка |
Загрузка ...
|
|
| 9 | УЭС0300049-01 | Прокладка |
Загрузка ...
|
|
| 10 | УЭС0300639 | Штуцер бачка |
Загрузка ...
|
|
| 11 | УЭС0300668 | Болт |
Загрузка ...
|
|
| 12 | УЭС0302405 | Скоба |
Загрузка ...
|
|
| 13 | УЭС0302406 | Прижим |
Загрузка ...
|
|
| 14 | УЭС0302413 | Шайба |
Загрузка ...
|
|
| 15 | КИЛ0119652-02 | Вилка |
Загрузка ...
|
|
| 16 | КИС0119318Б-04 | Вилка |
Загрузка ...
|
|
| 17 | 54-00104 | Корпус бачка главного цилиндрз тормоза |
Загрузка ...
|
|
| 18 | 54-00135 | Крышка бачка |
Загрузка ...
|
|
| 19 | 403-3505119 | Отражатель крышки бачка главного цилиндра тормоза |
Загрузка ...
|
|
| 20 | БолтМ10-6eх20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 21 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 23 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 24 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 25 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 |
Загрузка ...
|
|
| 28 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 30 | ШайбаA10.01-6958 | Шайба A 10.01-6958 |
Загрузка ...
|
|
| 31 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 32 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 33 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 34 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 35 | 6-10b12х36-9650 | Ось 6-10 b12х36-9650 |
Загрузка ...
|
|
| 36 | 024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
