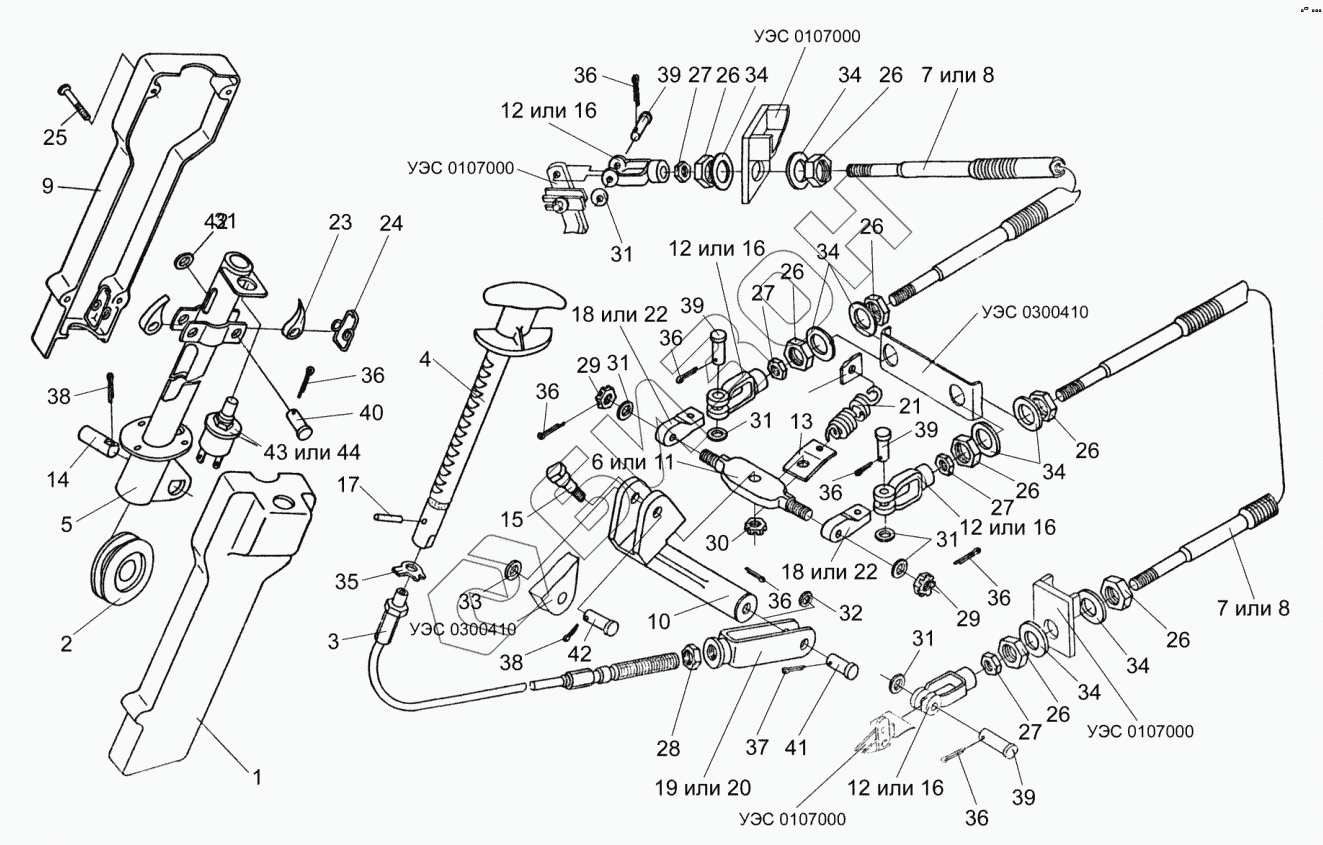

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Привод стояночного тормоза
1
2
3
4
5
6
7
7
8
8
9
10
11
12
12
12
12
13
14
15
16
16
16
16
17
18
18
19
20
21
22
22
23
24
25
26
26
26
26
26
26
26
26
27
27
27
27
28
29
29
30
31
31
31
31
31
31
32
33
34
34
34
34
34
34
35
36
36
36
36
36
36
36
36
37
38
38
39
39
39
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС 0300710-01 | УЭС 0300710-01 | Колонка привода |
Загрузка ...
|
|
| 1 | УЭС 0300270 | Крышка |
Загрузка ...
|
|
| 2 | УЭС 0300720 | Ролик |
Загрузка ...
|
|
| 3 | УЭС 0300730 | Трос |
Загрузка ...
|
|
| 4 | УЭС 0300740 | Ручка |
Загрузка ...
|
|
| 5 | УЭС 0300760-01 | Корпус |
Загрузка ...
|
|
| 6 | РСМ 10.04.15.130 | Качалка |
Загрузка ...
|
|
| 7 | 113-075-02900 | Трос дистанционного управления |
Загрузка ...
|
|
| 8 | 113-075-04000 | Трос дистанционного управления |
Загрузка ...
|
|
| 9 | УЭС 0300087 | Крышка |
Загрузка ...
|
|
| 10 | УЭС 0300205-01 | Рычаг |
Загрузка ...
|
|
| 11 | УЭС 0300308 | Качалка |
Загрузка ...
|
|
| 12 | УЭС 0300325 | Вилка |
Загрузка ...
|
|
| 13 | УЭС 0300522 | Пластина |
Загрузка ...
|
|
| 14 | УЭС 0300619 | Ось |
Загрузка ...
|
|
| 15 | УЭС 0300626 | Ось |
Загрузка ...
|
|
| 16 | УЭС 0300686 | Вилка |
Загрузка ...
|
|
| 17 | УЭС 0300692 | Штифт |
Загрузка ...
|
|
| 18 | УЭС 0302611 | Сухарик |
Загрузка ...
|
|
| 19 | КИС 0119318Б-01 | Вилка |
Загрузка ...
|
|
| 20 | КИЛ 0119652 | Вилка |
Загрузка ...
|
|
| 21 | РСМ 10.04.13.606Б | Пружина |
Загрузка ...
|
|
| 22 | РСМ 10.04.15.303А | Сухарик |
Загрузка ...
|
|
| 23 | 54-40752 | Собачка |
Загрузка ...
|
|
| 24 | 54-60311 | Пружина |
Загрузка ...
|
|
| 25 | Винт | Винт |
Загрузка ...
|
|
| 26 | Гайка | Гайка |
Загрузка ...
|
|
| 27 | Гайка | Гайка |
Загрузка ...
|
|
| 28 | Гайка | Гайка |
Загрузка ...
|
|
| 29 | Гайка | Гайка |
Загрузка ...
|
|
| 30 | Гайка | Гайка |
Загрузка ...
|
|
| 31 | Шайба | Шайба |
Загрузка ...
|
|
| 32 | Шайба | Шайба |
Загрузка ...
|
|
| 33 | Шайба | Шайба |
Загрузка ...
|
|
| 34 | Шайба | Шайба |
Загрузка ...
|
|
| 35 | Шайба | Шайба |
Загрузка ...
|
|
| 36 | Шплинт | Шплинт |
Загрузка ...
|
|
| 37 | Шплинт | Шплинт |
Загрузка ...
|
|
| 38 | Шплинт | Шплинт |
Загрузка ...
|
|
| 39 | Ось | Ось |
Загрузка ...
|
|
| 40 | Ось | Ось |
Загрузка ...
|
|
| 41 | Ось | Ось |
Загрузка ...
|
|
| 42 | Ось | Ось |
Загрузка ...
|
|
| 43 | ВК-415 | Выключатель |
Загрузка ...
|
|
| 44 | ВК12-2 | Выключатель |
Загрузка ...
|
