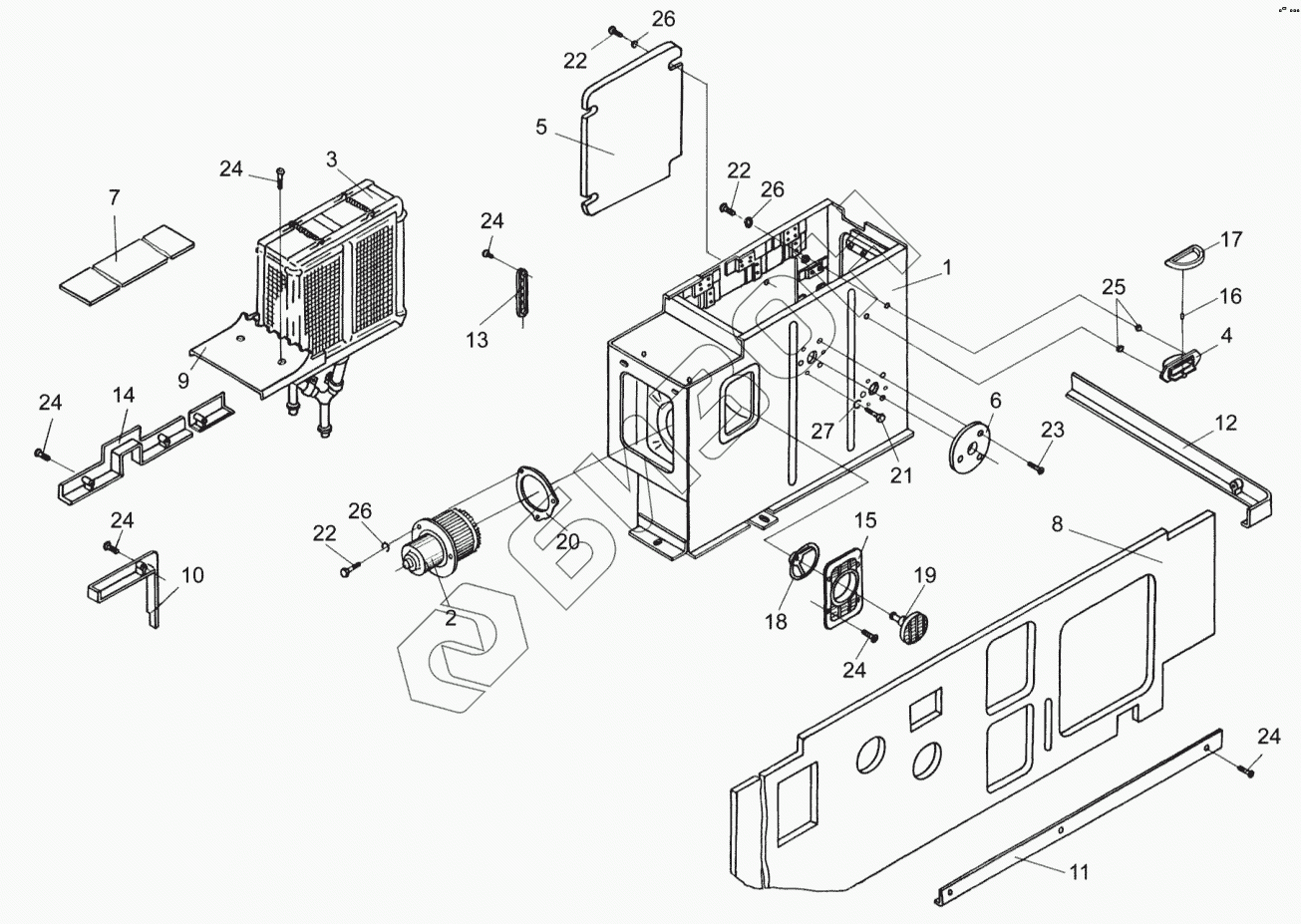

Графический каталог запасных частей к технике: Гомсельмаш УЭС-2-280А. Пульт управления УЭС-6-0301000
УЭС-6-0301000
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
22
23
24
24
24
24
24
24
25
26
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС-6-0301000 | УЭС-6-0301000 | Пульт управления |
Загрузка ...
|
|
| 1 | УЭС-6-0301130 | Каркас |
Загрузка ...
|
|
| 2 | УЭС 0301310 | Вентилятор |
Загрузка ...
|
|
| 3 | УЭС 0301430 | Блок радиатора |
Загрузка ...
|
|
| 4 | УЭС 0301520 | Корпус |
Загрузка ...
|
|
| 4 | УЭС 0301530 | Корпус |
Загрузка ...
|
|
| 5 | МКС 0199510-01 | Стенка |
Загрузка ...
|
|
| 6 | УЭС 0301001 | Крышка |
Загрузка ...
|
|
| 7 | УЭС 0301002 | Накладка |
Загрузка ...
|
|
| 8 | УЭС 0301003А | Обивка пульта |
Загрузка ...
|
|
| 9 | УЭС 0301006 | Накладка |
Загрузка ...
|
|
| 10 | УЭС 0301007 | Уголок |
Загрузка ...
|
|
| 11 | УЭС 0301008 | Уголок |
Загрузка ...
|
|
| 12 | УЭС 0301009 | Уголок |
Загрузка ...
|
|
| 13 | УЭС 0301024 | Накладка |
Загрузка ...
|
|
| 14 | УЭС 0301029 | Уголок |
Загрузка ...
|
|
| 15 | УЭС 0301360 | Решетка |
Загрузка ...
|
|
| 15 | УЭС 0301031 | Решетка |
Загрузка ...
|
|
| 16 | УЭС 0302632 | Штифт |
Загрузка ...
|
|
| 17 | КИС 0119017Б | Пепельница |
Загрузка ...
|
|
| 18 | РСМ 10.04.22.015 | Прижим |
Загрузка ...
|
|
| 19 | РСМ 10.04.22.016 | Дефлектор |
Загрузка ...
|
|
| 20 | 70-8115168 | Прокладка |
Загрузка ...
|
|
| 21 | Болт | Болт |
Загрузка ...
|
|
| 22 | Болт | Болт |
Загрузка ...
|
|
| 23 | Винт | Винт |
Загрузка ...
|
|
| 24 | Винт | Винт |
Загрузка ...
|
|
| 25 | Гайка | Гайка |
Загрузка ...
|
|
| 26 | Шайба | Шайба |
Загрузка ...
|
|
| 27 | Шайба | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
