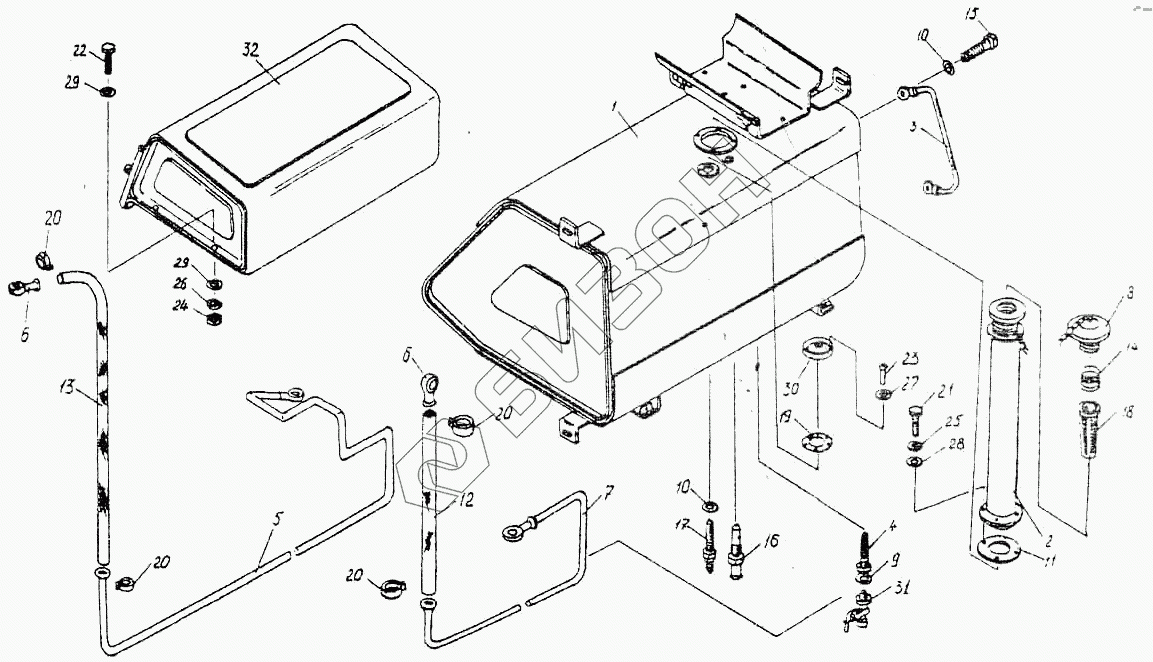

Графический каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250. Бак топливный УЭС0500000
УЭС0500000
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УЭС0500020 | УЭС0500020 | Горловина |
Загрузка ...
|
|
| УЭС0500000 | УЭС0500000 | Бак топливный |
Загрузка ...
|
|
| УЭС0500170Б | УЭС0500170Б | Трубопровод сливной |
Загрузка ...
|
|
| УЭС0500160 | УЭС0500160 | Трубопровод заборный |
Загрузка ...
|
|
| 1 | УЭС0500010 | Бак топливный |
Загрузка ...
|
|
| 2 | УЭС0500030 | Горловина |
Загрузка ...
|
|
| 3 | УЭС0500060 | Трубка уровня |
Загрузка ...
|
|
| 4 | УЭС0500120 | Фильтр |
Загрузка ...
|
|
| 5 | УЭС0500190 | Топливопровод |
Загрузка ...
|
|
| 6 | УЭС0500200 | Штуцер |
Загрузка ...
|
|
| 7 | УЭС0500210 | Топливопровод |
Загрузка ...
|
|
| 8 | КИС0108610 | Крышка |
Загрузка ...
|
|
| 9 | УЭС0500003 | Шайба |
Загрузка ...
|
|
| 10 | УЭС0500003-01 | Шайба |
Загрузка ...
|
|
| 11 | УЭС0500005 | Прокладка |
Загрузка ...
|
|
| 12 | УЭС0500007 | Рукав |
Загрузка ...
|
|
| 13 | УЭС0500007-01 | Рукав |
Загрузка ...
|
|
| 14 | УЭС0500602 | Пружина |
Загрузка ...
|
|
| 15 | КИС0118623А | Болт специальный |
Загрузка ...
|
|
| 16 | КИС-0123608-А | Штуцер 8/2 |
Загрузка ...
|
|
| 17 | 113845020 | Датчик наличия воды |
Загрузка ...
|
|
| 18 | 150.50.026 | Фильтр 1606 |
Загрузка ...
|
|
| 19 | 200-380.6026 | Прокладка |
Загрузка ...
|
|
| 20 | 308764-П | Хомут |
Загрузка ...
|
|
| 21 | Болт М8-8gх20-7796 | Болт М8-8gх20-7796 |
Загрузка ...
|
|
| 22 | Болт М10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 23 | Винт 8М5-8gх14-17745 | Винт 8М5-8gх14-17745 |
Загрузка ...
|
|
| 24 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 25 | Шайба 8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба 5.01-11371 | Шайба 5.01-11371 |
Загрузка ...
|
|
| 28 | Шайба 8.01-11371 | Шайба 8.01-11371 |
Загрузка ...
|
|
| 29 | Шайба 10.01-11371 | Шайба 10.01-11371 |
Загрузка ...
|
|
| 30 | 23.38.27 | Датчик уровня топлива |
Загрузка ...
|
|
| 31 | ПП6-1 | Кран |
Загрузка ...
|
|
| 32 | УЭС1000100 | Ящик инструментальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
